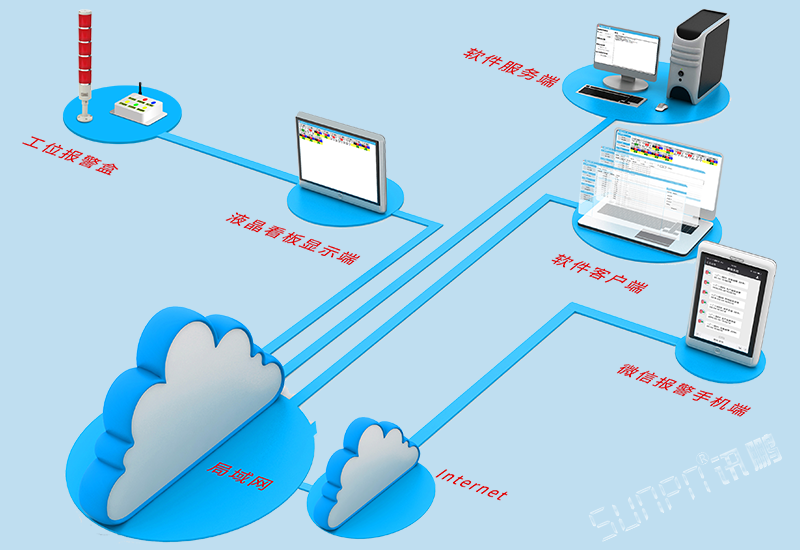

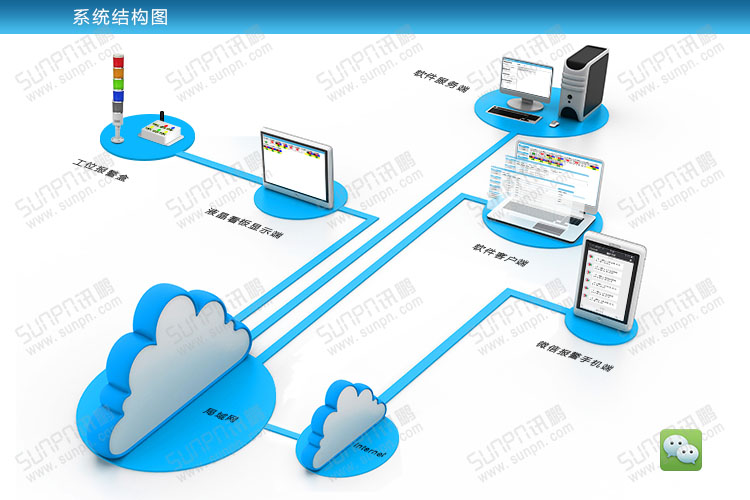

安燈系統拓?fù)鋱D

安燈系統構架描述
軟件服務器：存儲數據資料。
軟件客戶端：管理與查看數據。
工位操作端：通過按鈕盒操作報警、警燈同步顯示報警信息。
液晶看板顯示端：顯示工位報警數據。
手機查看端：通過微信公眾號接收工位報警信息。

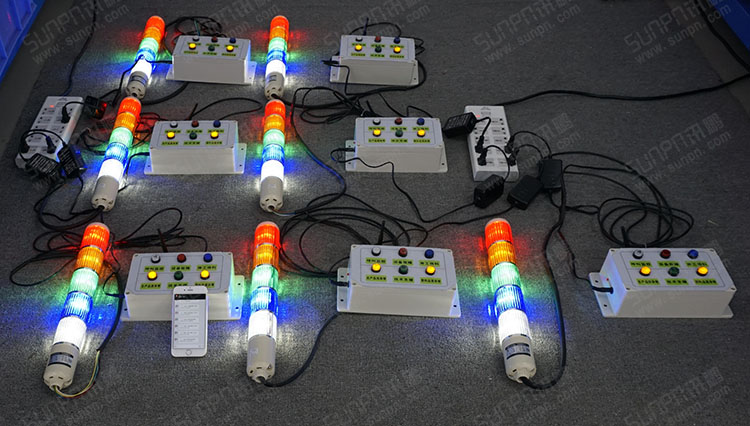

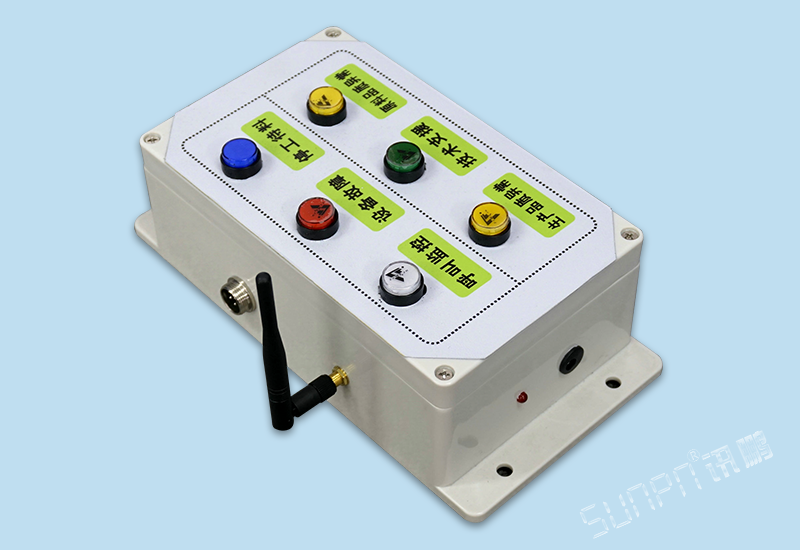

安燈系統工位報警操作端效果圖

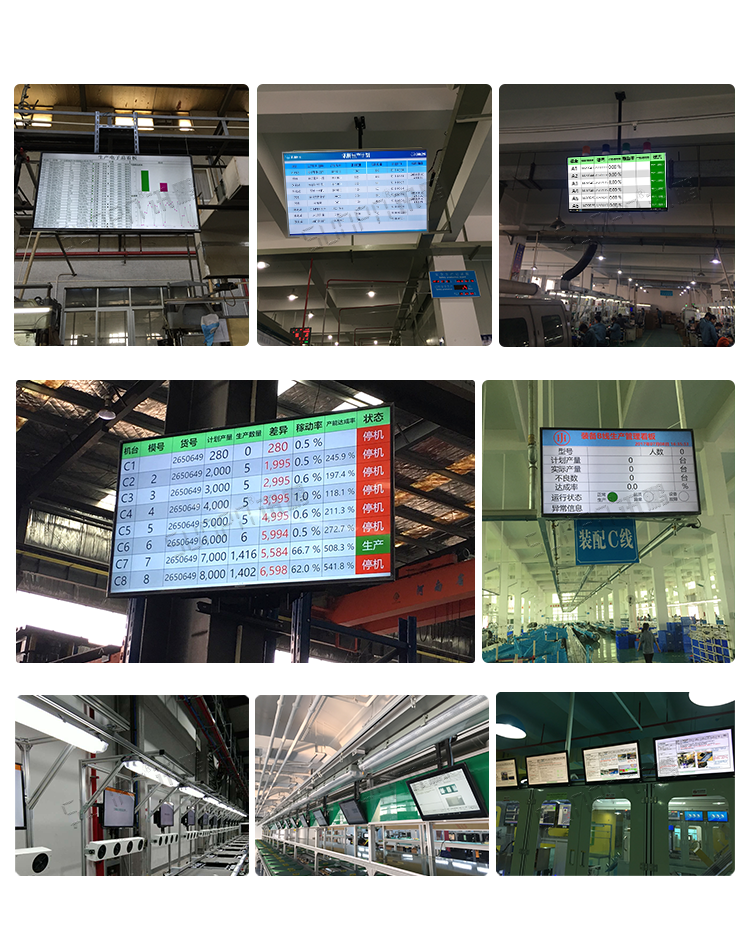

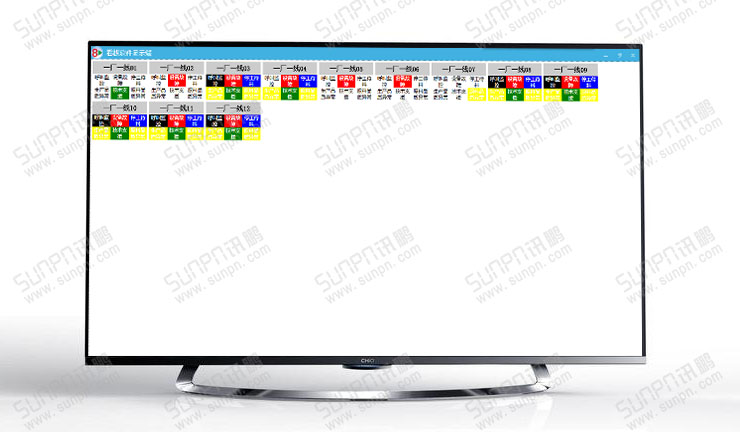

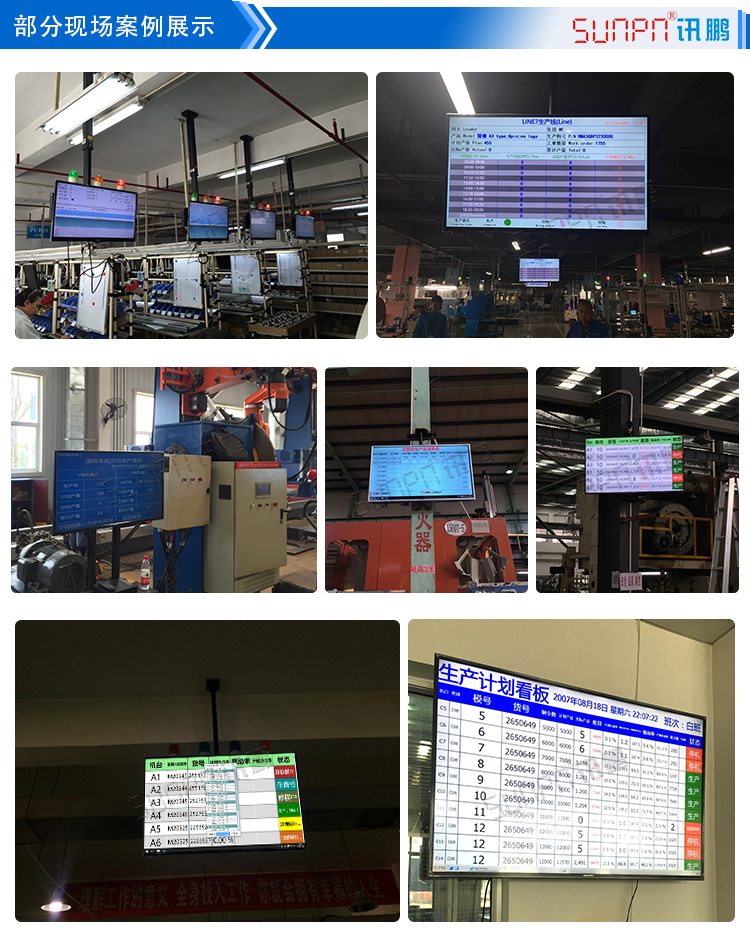

安燈系統液晶看板顯示端

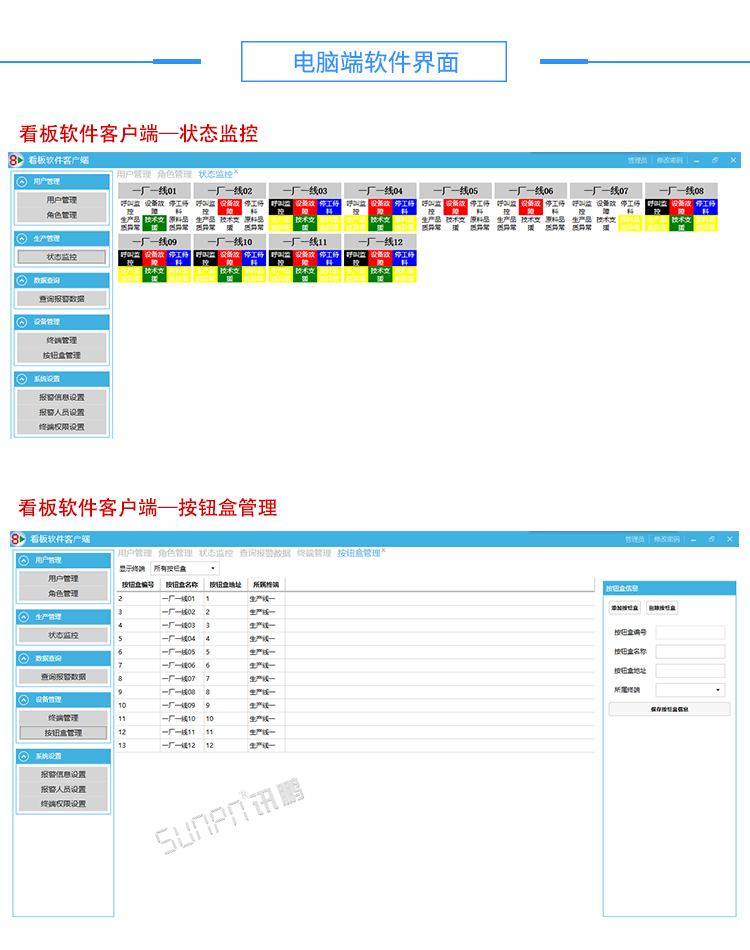

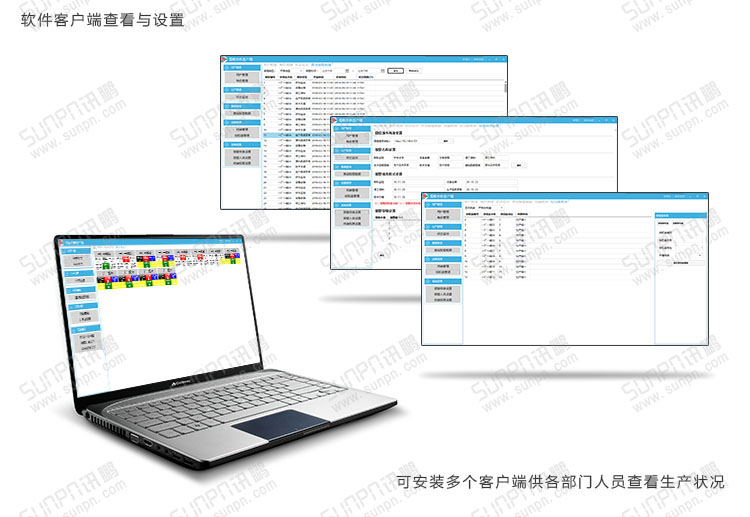

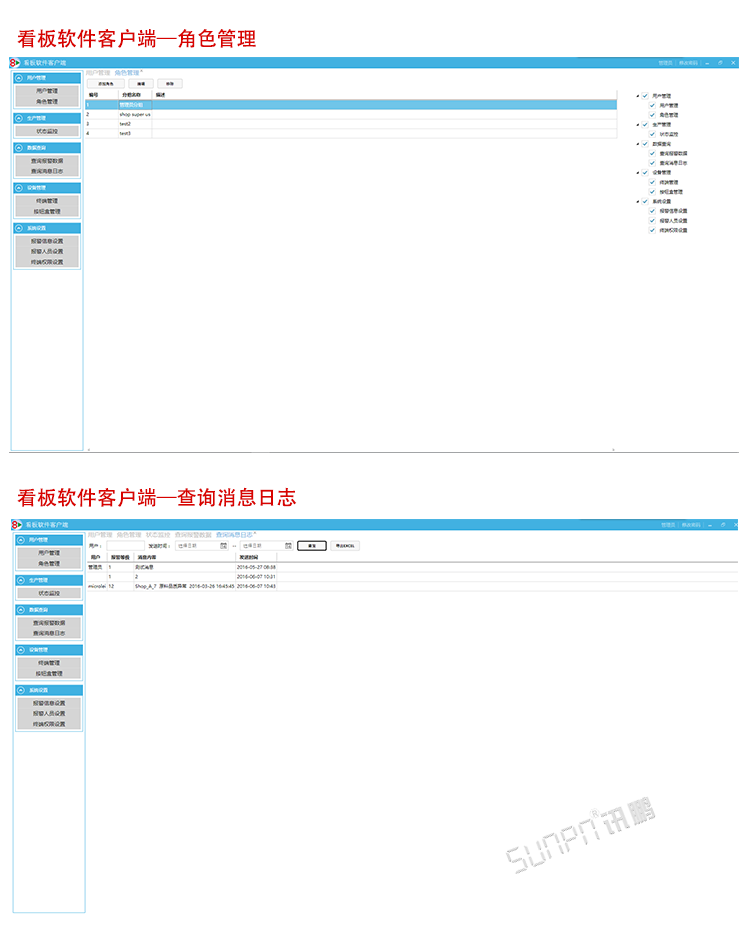

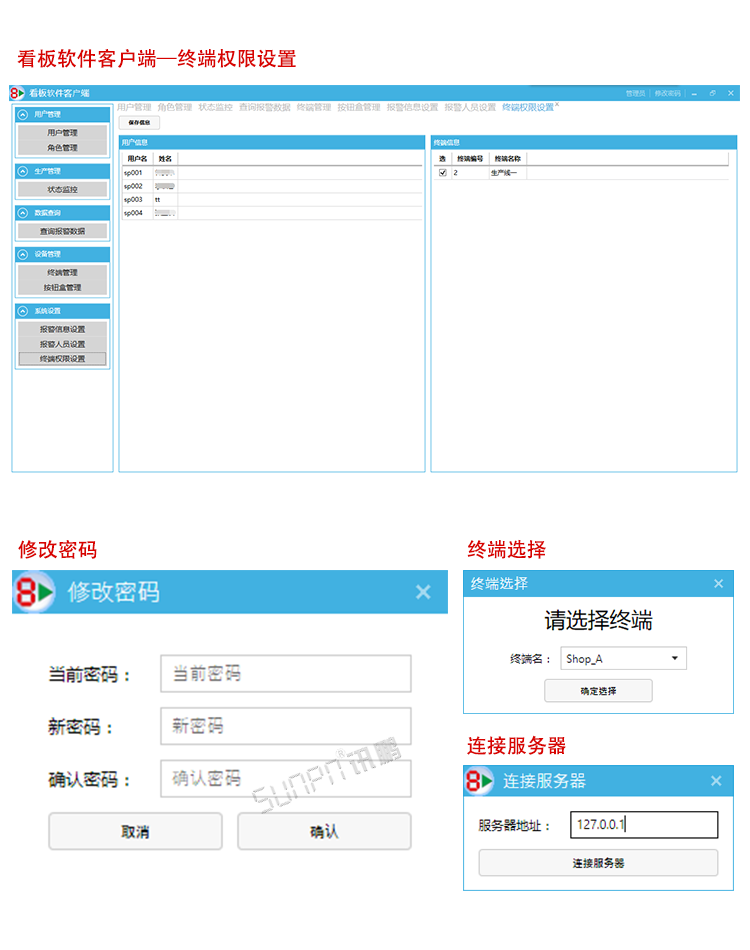

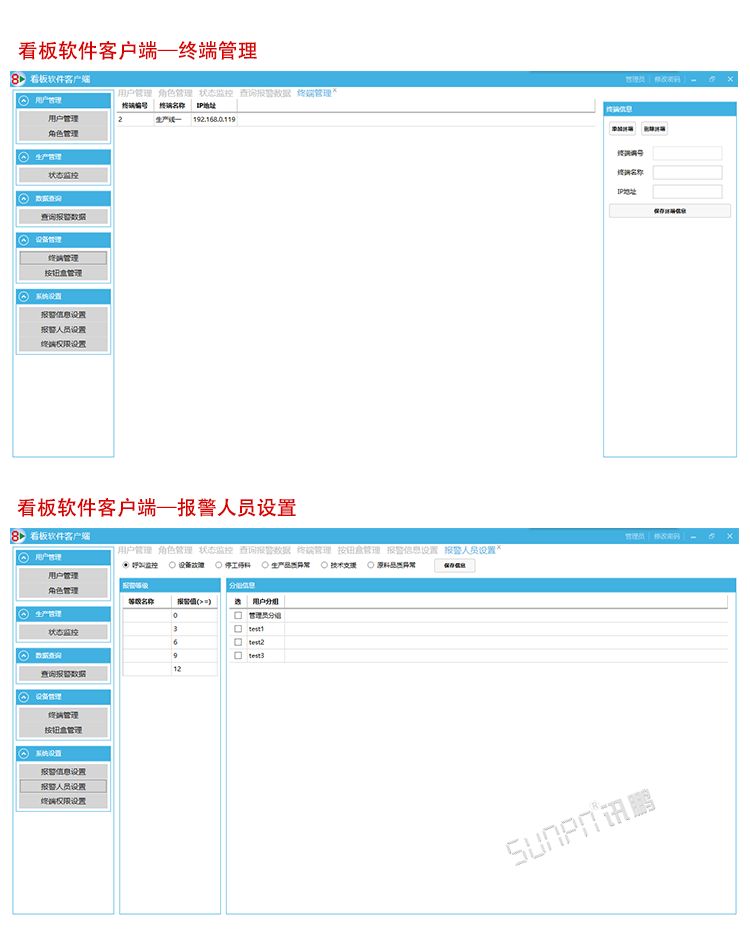

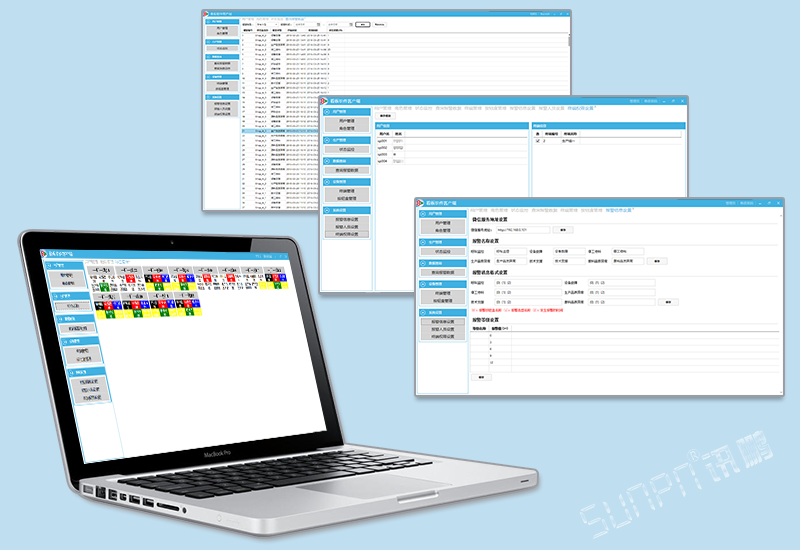

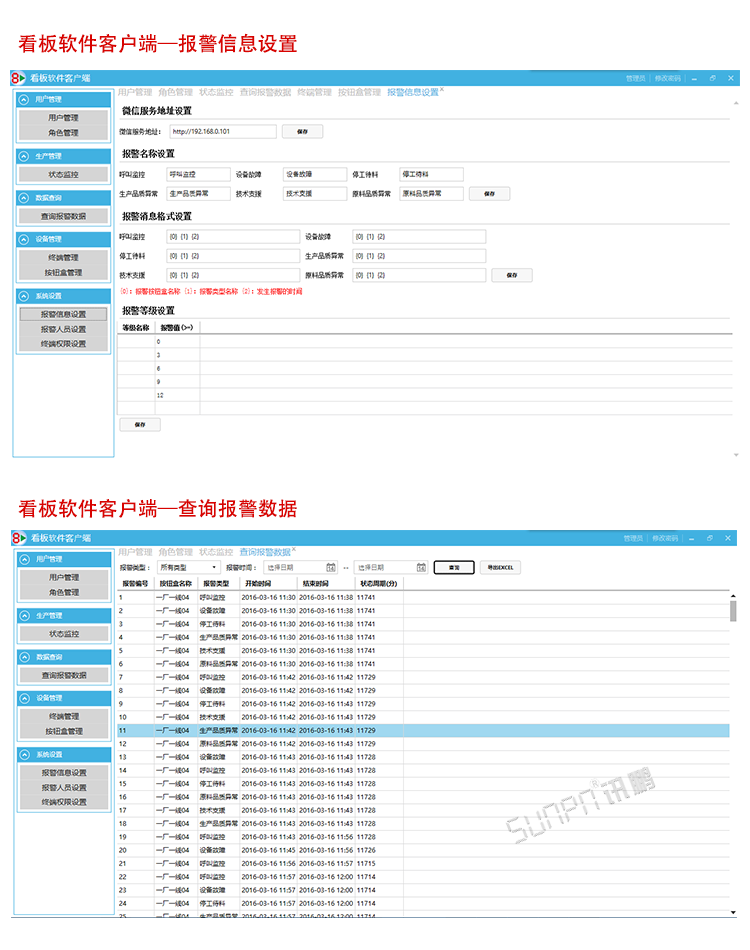

安燈系統軟件客戶端

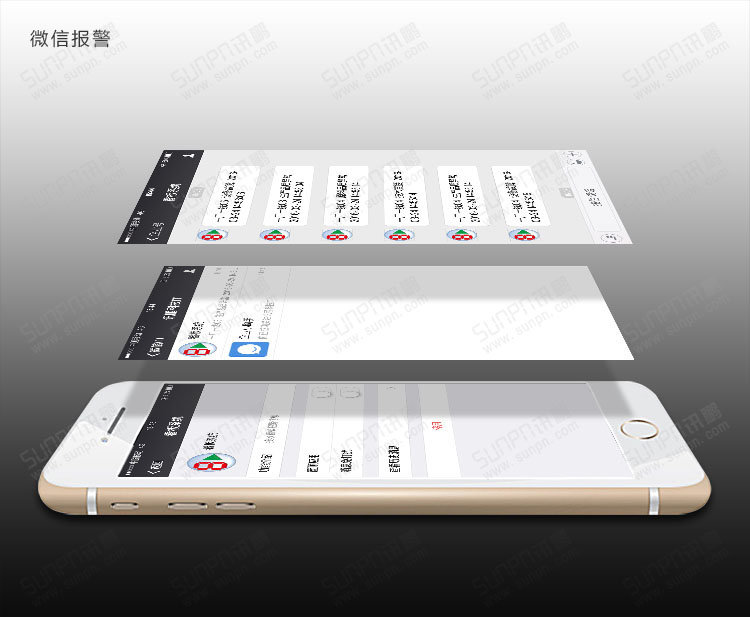

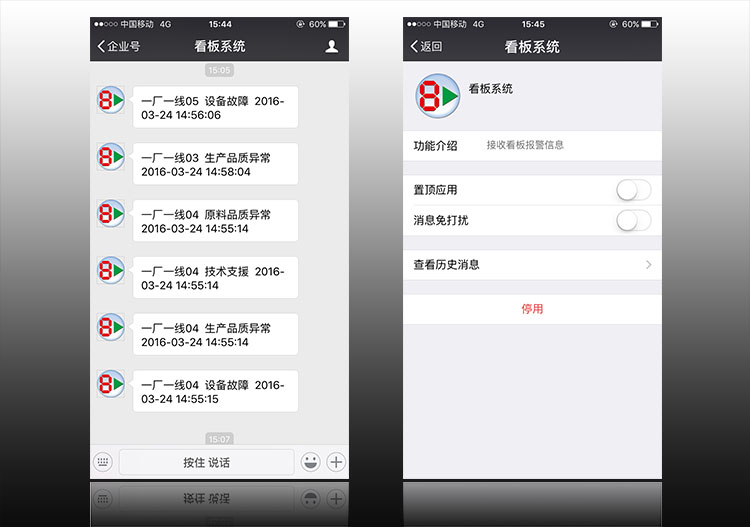

安燈系統手機微信端

安燈系統功能介紹

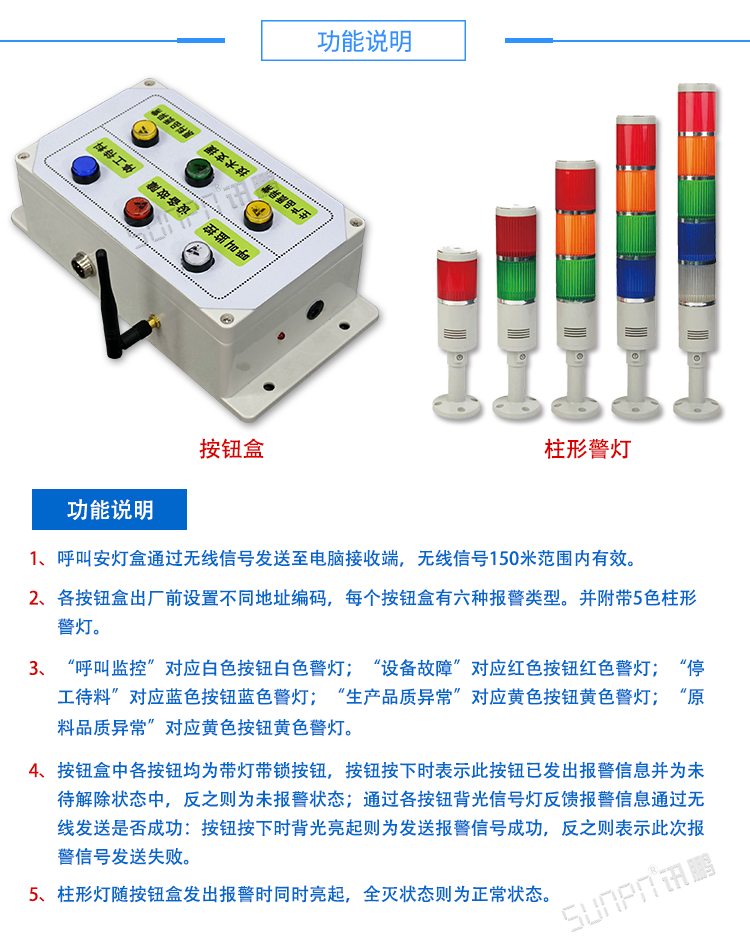

①功能說明：
  a、呼叫安燈盒通過無線信號發送至液晶顯示接收端，無線信號150米范圍內有效。
  b、各按鈕盒出廠前設置不同地址編碼，每個按鈕盒有六種報警類型。并附帶5色柱形警燈。
  c、“呼叫監控”對應白色按鈕白色警燈；“設備故障”對應紅色按鈕紅色警燈；“停工待料”對應藍色按鈕藍色警燈；“生產品質異常”對應黃色按鈕黃色警燈；“原料品質異常”對應黃色按鈕黃色警燈。
  d、按鈕盒中各按鈕均為帶燈帶鎖按鈕，按鈕按下時表示此按鈕已發出報警信息并為未待解除狀態中，反之則為未報警狀態；通過各按鈕背光信號燈反饋報警信息通過無線發送是否成功：按鈕按下時背光亮起則為發送報警信號成功，反之則表示此次報警信號發送失敗。
  e、柱形燈隨按鈕盒發出報警時同時亮起，全滅狀態則為正常狀態。
②軟件說明：
  a、軟件主體：現場采集報警信號客戶端、服務端軟件、后臺操作端軟件。
  b、前端客戶端軟件：
     * 可以設置接收按鈕盒地址碼范圍，以便根據實際情況調整按鈕盒分布，實現靈活調配。（此條要求已和技術溝通，須從無線模塊硬件上區分通訊信道。顧需提前確認好區域范圍內的數量）
     * 可添加刪除按鈕盒以及每個地址碼對應的按鈕盒名稱。
     * 可修改按鈕盒中每個按鈕對應的報警名稱，方便在后期靈活變更。
     * 需要采集各按鈕盒各項報警的報警時間點，報警解除時間點，報警解除周期。
     * 生成故障報警記錄編號，每次報警發出便生成相應的的報警編號。

  c、服務端軟件：提供軟件數據庫表結構說明文檔?？晒┯脩粼赟QL數據庫中提取必要報警信息擴展軟件功能。
     * 報警記錄：報警時間點、解除報警時間點。
     * 微信推送報警時間、推送報警信息：具體報警地點（設置的按鈕盒名稱，如XX廠區X號線）、具體報警時間、具體的報警類型。

  d、操作端軟件：通過微信企業號推送報警信息到相關人員微信號。
     * 對按鈕盒可逐個設置不同的報警類型判斷報警等級的不同時間長度。
     * 對按鈕盒可逐個設置不同報警類型、不同等級報警信息推送到一個或以上微信號中。。

安燈系統產品方案規格

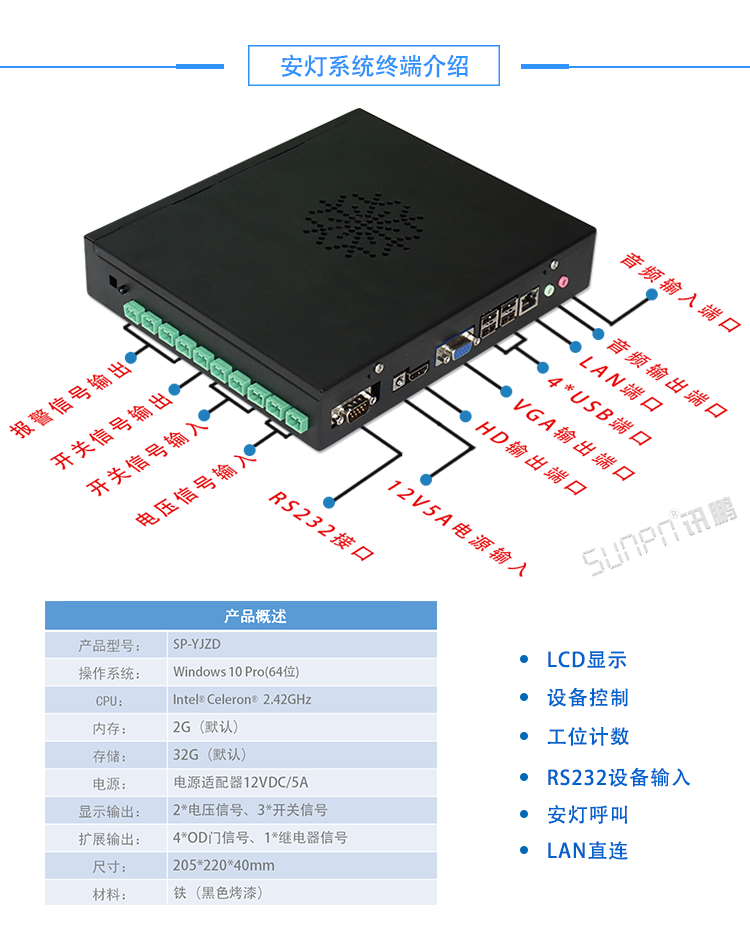

①液晶看板終端參數
   電 源：220V±10%，50HZ
   功 耗：最高功耗30W
   壽 命：整機10萬小時
   產品安裝位置：不安裝在高輻射，及振動位置
   支持最大分辨率：定制
   外 框： 烤箱鐵框
   尺寸：高220MM*寬205MM*厚40MM
   控制方式：無線鼠標鍵盤
   通訊：通過局域網，顯示端軟件與服務器軟件進行通訊
②工位操作端參數
   電 源：配DC 12V電源適配器
   功 耗：最高功耗6W
   壽 命：整機10萬小時
   產品安裝位置：不安裝在高輻射，及振動位置
   材質： 塑料

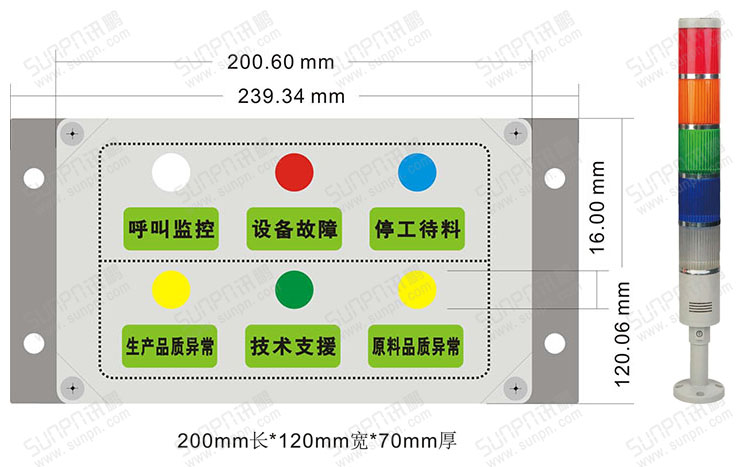

   按鈕盒尺寸：高200MM*寬120MM*厚70MM
   控制方式：帶燈按鈕
   通訊：無線通信，與客戶端軟件進行通訊

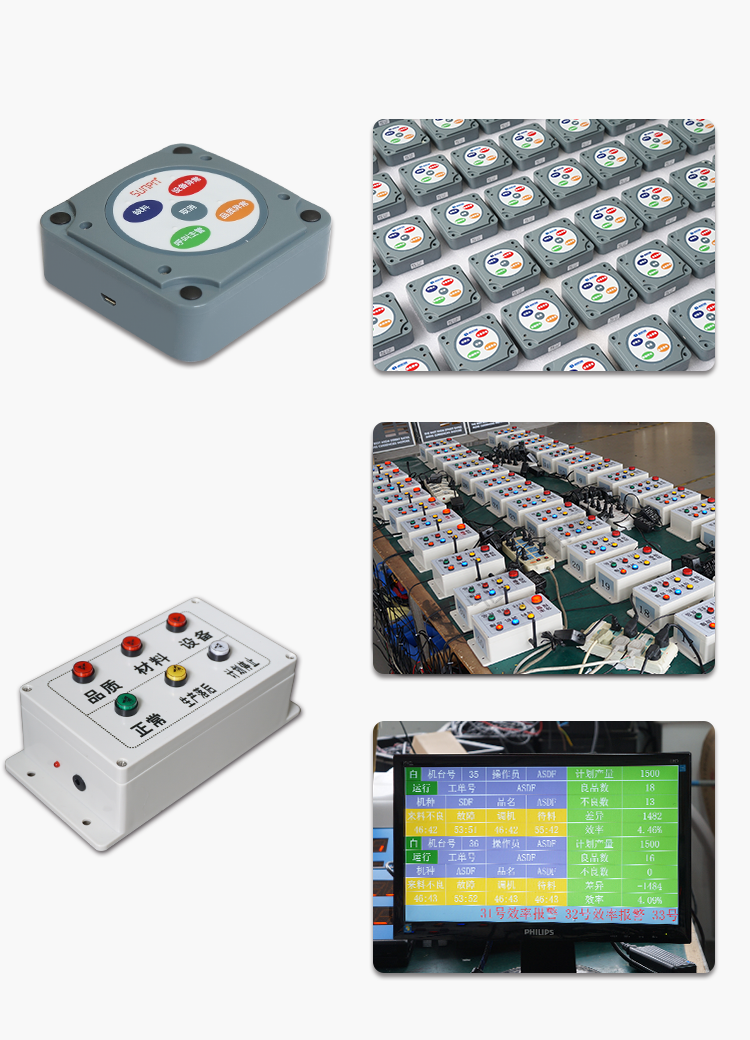

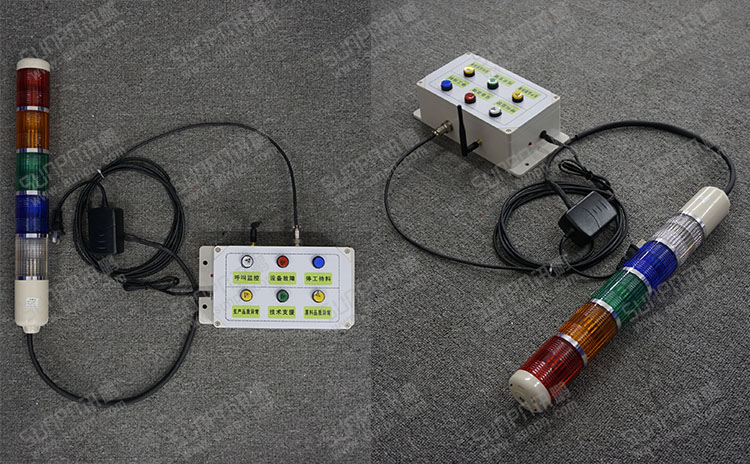

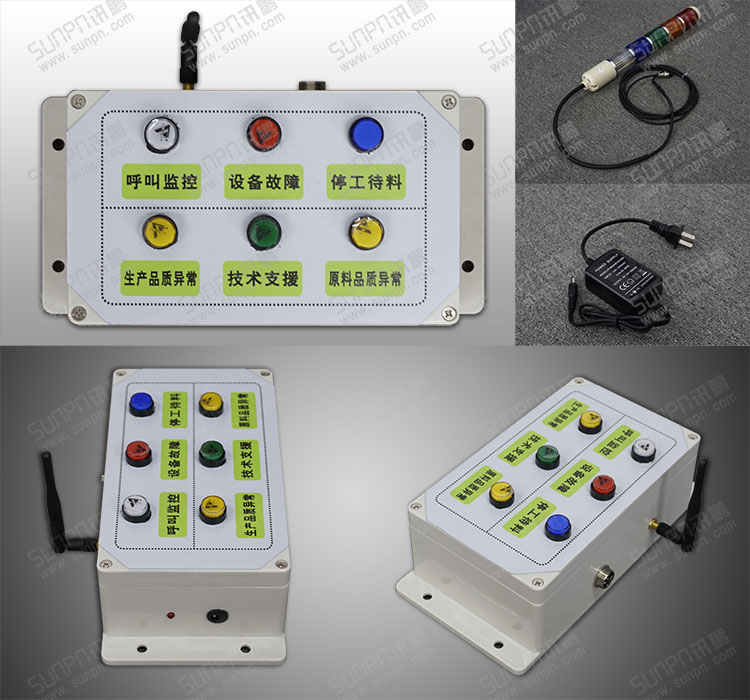

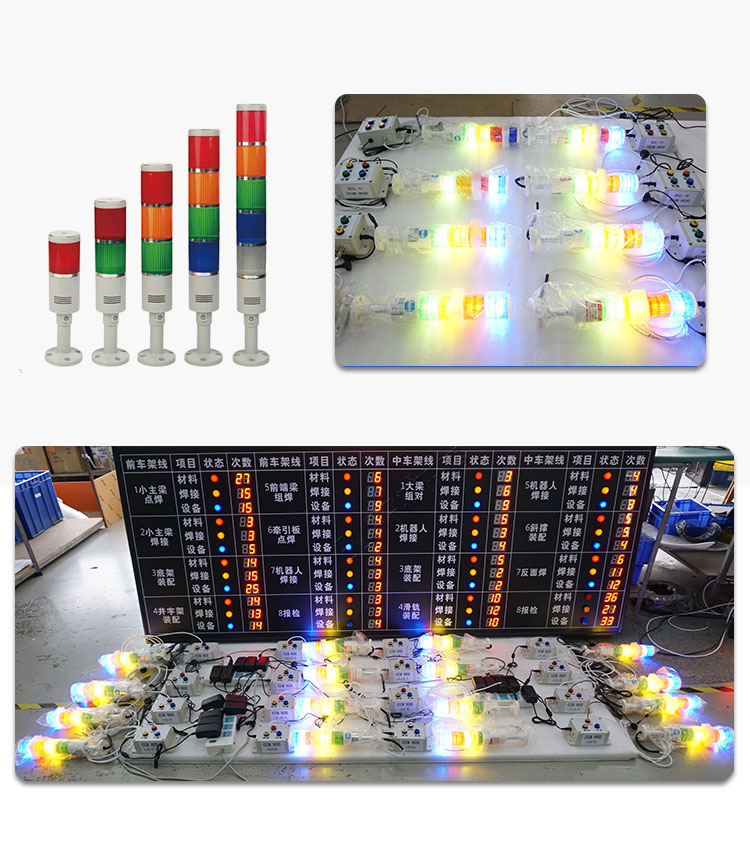

安燈系統產品實物圖
