訊鵬自主研發的環境氣象污染物臭氣數據監測系統采用RS232/RS485/TCP通訊對接監控。可以實時顯示監測數據。主要針對現在地球上的環境污染的問題！

   污染氣象學是研究大氣運動同大氣中污染物相互作用的學科。它是現代氣象學的一個分支，也是環境科學的重要組成部分。人一直以為地球上的海、陸、空是無窮盡的，所以從不擔心把千萬噸廢氣送到天空去，又把數以?xún)|噸計的垃圾倒進海洋。大家都認為世界這么大，這一點廢物算什么？我們錯了，其實地球雖大（半徑6300多公里），但生物只能在海拔8公里到海底11公里的范圍內生活，而占了百分之九十五的生物都只能生存在中間約3公里的范圍內，人竟肆意地從三方面來弄污這有限的生活環境：

海洋污染：主要是從油船與油井漏出來的原油，農田用的殺蟲劑和化肥，工廠排出的污水，礦場流出的酸性溶液；它們使得大部分的海洋湖泊都受到污染，結果不但海洋生物受害，就是鳥類和人類也可能因吃了這些生物而中毒。

陸地污染：垃圾的清理成了各大城市的重要問題，每天千萬噸的垃圾中，好些是不能焚化或腐化的，如塑料、橡膠、玻璃、鋁等廢物，它們成了城市衛生的第一號敵人。

空氣污染：這是最為直接與嚴重的了，主要來自工廠、汽車、發電廠等等放出的一氧化碳和硫化氫等，每天都有人因接觸了這些污濁空氣而染上呼吸器官或視覺器官的毛病。我們?nèi)羧匀荒晫?zhuān)家的警告，將來一定會落到無半寸凈土可住的地步我國的水環境污染以有機物污染為主，重金屬等有害物質的污染在“七五”期間曾得到較好控制，但近幾年又有所惡化。

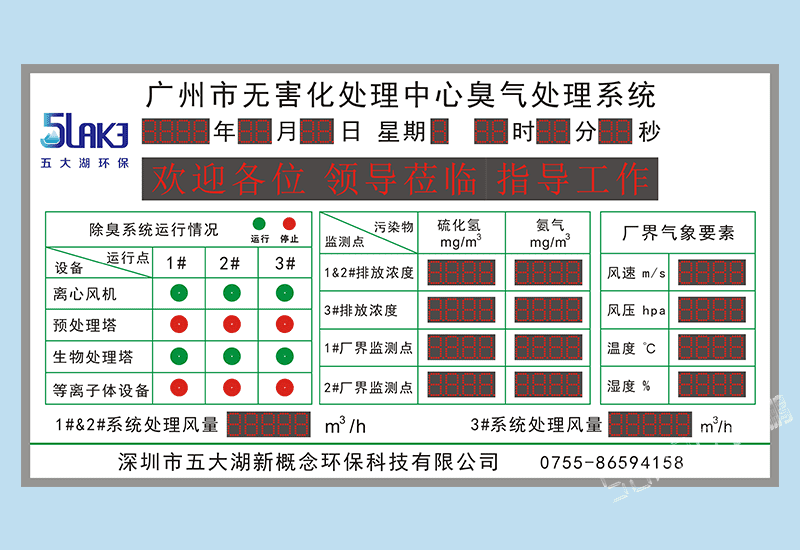

臭氣數據監測顯示屏功能說明：

1、臭氣數據監測看板北京時間自動運行，可通過遙控器校正時間。

2、通知文字在電腦軟件編輯好，通過U盤導入，可顯示12個字，12個字內固定顯示，12個字以上滾動顯示。

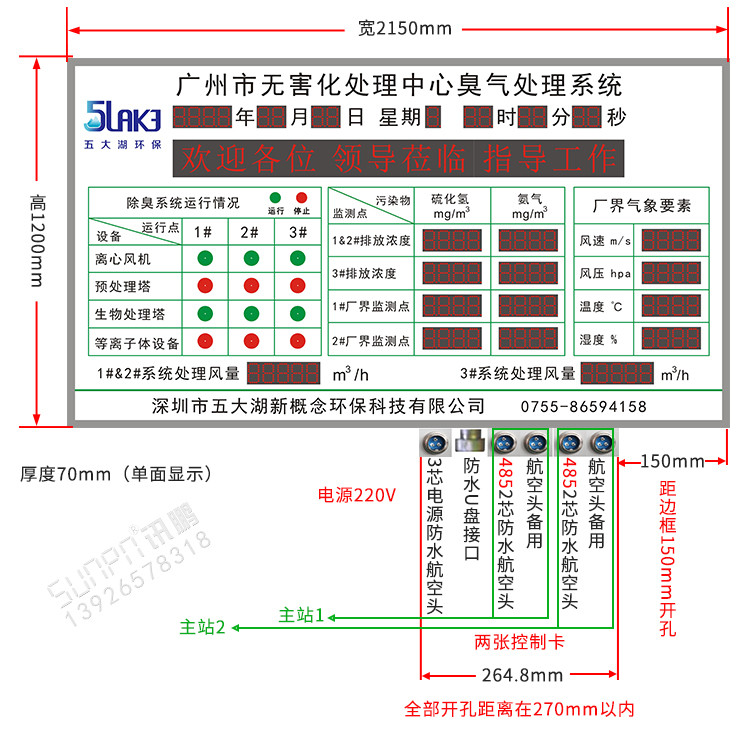

3、狀態指示燈與2.3寸燈板數據顯示，均由2個PLC主站分別控制通訊顯示，配置兩張控制卡。

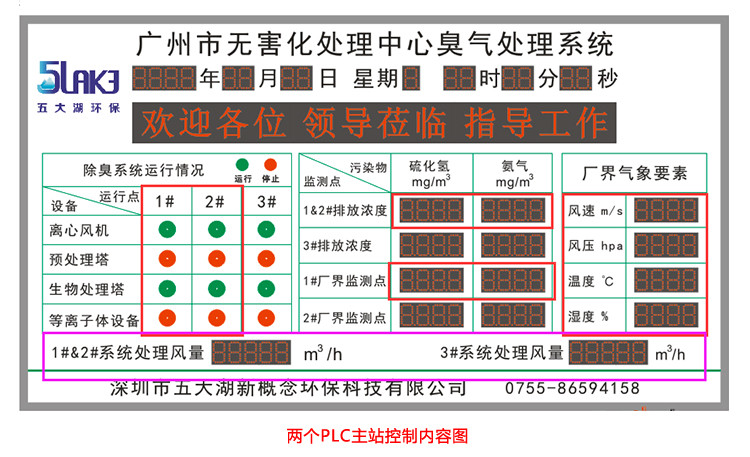

  具體控制內容，請看下圖“兩個PLC主站控制內容圖”

 3.1 紫色圈起來的 “風量”由遙控器編輯輸入 固定顯示 ，不用小數點；

 3.2 紅色圈起來的為第一個PLC控制；

 3.3 未圈起來為第二個PLC控制。

4、指示燈為 50mm 雙色紅綠指示燈，分別為：亮“綠燈”表示“運行”，亮“紅燈”表示“停止”。

臭氣數據監測顯示屏通訊協議：

1、通訊協議：標準MODBUS-RTU協議；硬件接口：RS485，A正B負；

2、通訊格式：波特率：9600，數據長度：8位，奇偶校驗位：無校驗，停止位：1位。

3、數據為32位，4字節，低16位前，高16位后 ，

如：十進制100，32位十六進制表示00000064，按0064低0000高發送，

數據會縮小 100倍  例發送100顯示1，

4、所有燈 //運行是1（綠），停止是0（紅），例如發送00010000（綠）00000000（紅）

                     臭氣數據監測顯示屏遙控操作說明

一、臭氣數據監測顯示屏編輯數據（風量）

1)按【Edit】鍵進入數據編輯，光標在【風量】欄閃爍；

2)按【F4】鍵，切換到下一欄閃爍，以此類推；

3)按【F1】鍵，切換到上一欄閃爍，以此類推；

4)光標閃爍欄處，按【數字】鍵輸入相應數據；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

二、臭氣數據監測顯示屏設置時間

1)按【Time】鍵進入時間設置，光標在【日期】欄閃爍；

2)按【F3】鍵，光標向右移動一位；

3)按【F2】鍵，光標向左移動一位；

4)光標閃爍處，按【數字】鍵輸入相應數據；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

注：1.輸入無效時間自動恢復當前有效時間；

    2.此次設置依次輸入20xx年xx月xx日xx時xx分。

三、軟關機

1)按【ESC】鍵進入軟關機，屏幕不顯示；

2)再按【ESC】鍵，屏幕恢復正常顯示。

四、設置控制卡2ID

2)按【.】鍵進入本機ID設置狀態，光標閃爍；

3)光標閃爍欄處，按【數字】鍵輸入相應數據；

4)按【ENTER】鍵，數據保存并退出；

5)按【Esc】鍵，取消本次操作并退出；

注：本機ID設置范圍1—255。

五、設置 ID

2)按【F2】鍵進入本機ID設置狀態，光標閃爍；

3)光標閃爍欄處，按【數字】鍵輸入相應數據；

4)按【ENTER】鍵，數據保存并退出；

5)按【Esc】鍵，取消本次操作并退出；

注：本機ID設置范圍1—255。

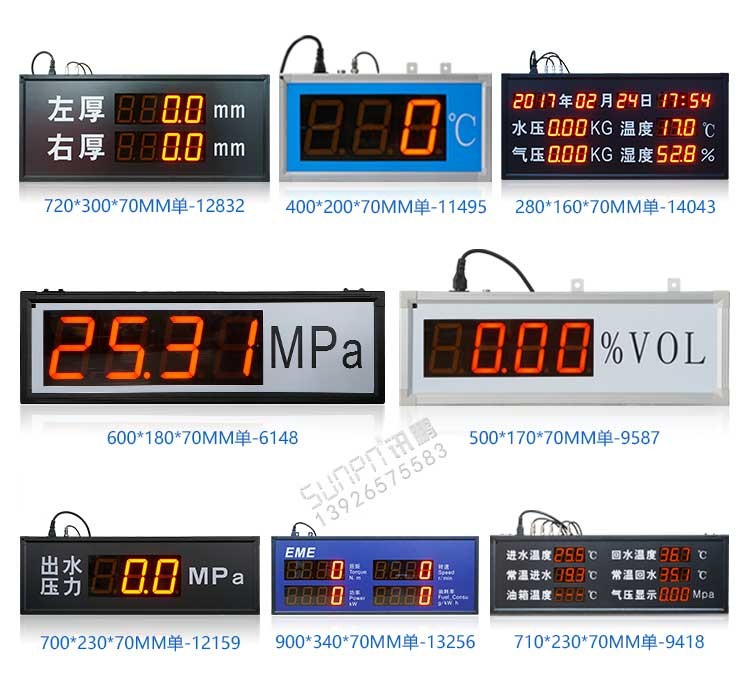

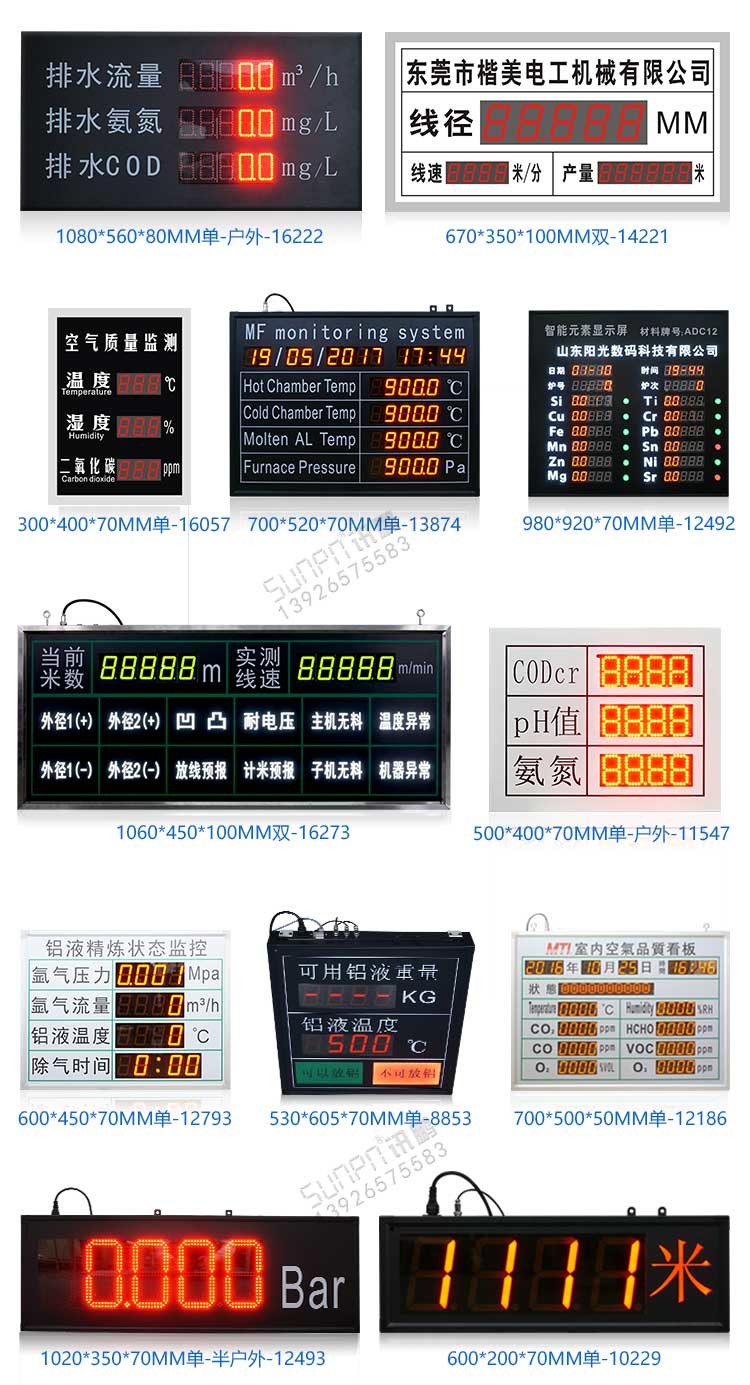

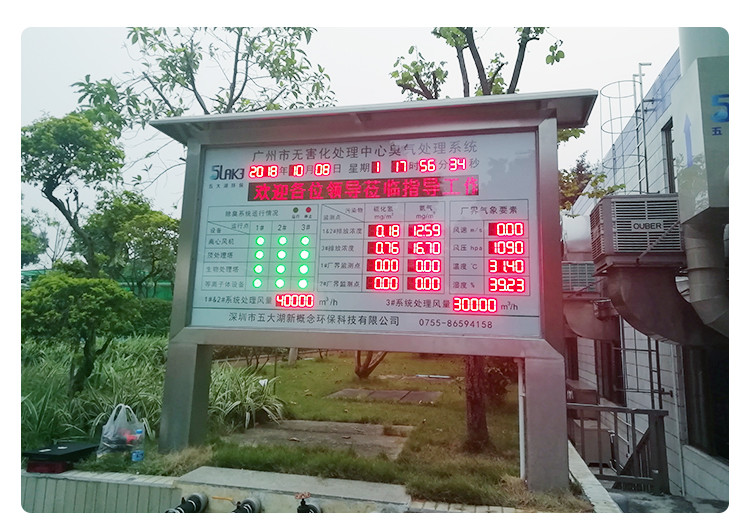

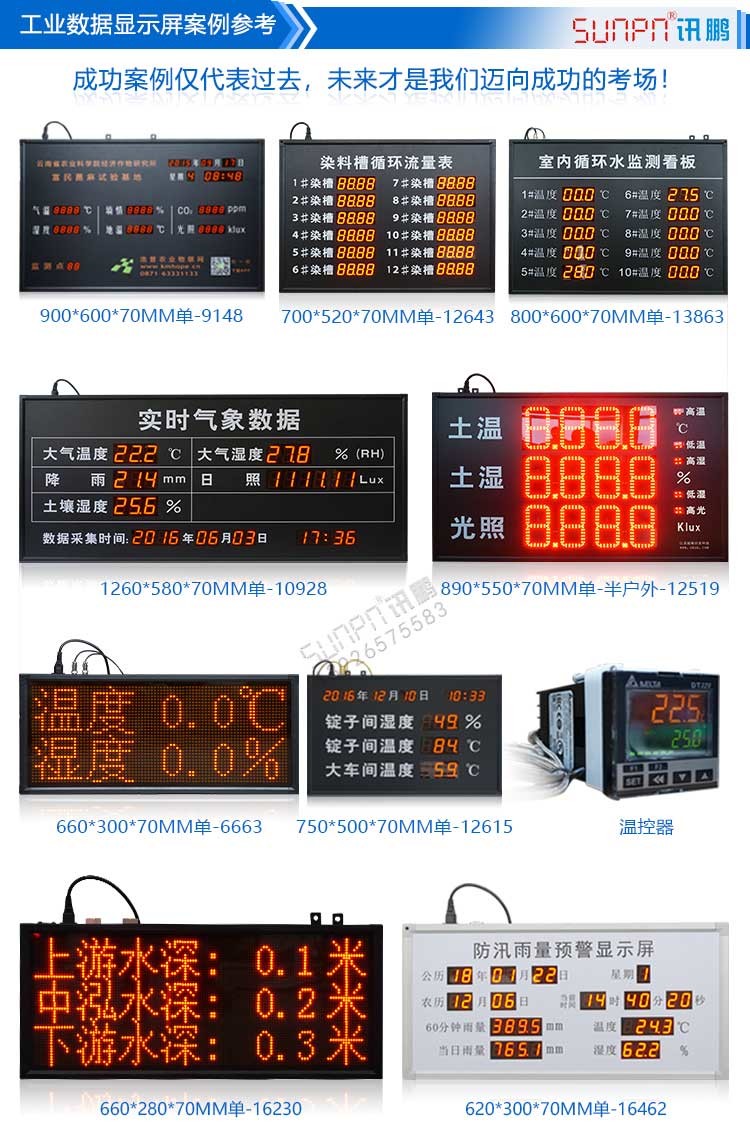

                       臭氣數據監測顯示屏案例參考

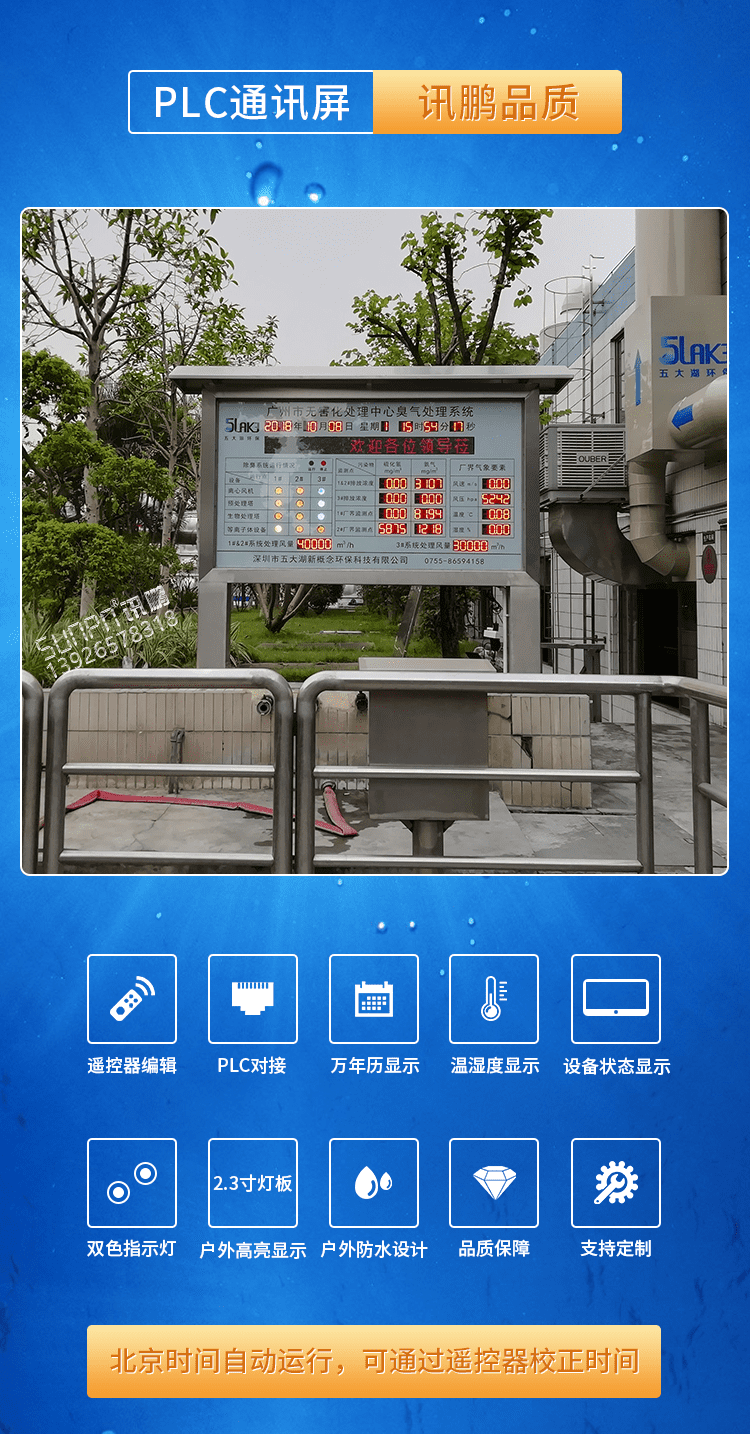

                       臭氣數據監測顯示屏應用場景
