LED電子看板在現在的生產車間是一個有效的管理手段，在做管理變革的過程中，能把三九控制法的核心思想導入，效果更佳，但是很多工廠卻不以為然。這部分源于企業對看板的態度不夠重視，以為單憑眼睛就可以看盡一切。其實真相能不能看的到呢？許多領導下到車間一看，里面一片繁忙，工人都手腳不停。其實這些都是現象，不能代表什么，甚至經常產生誤導。生產順不順暢，時間準不準確，都無法看得出來。而且很多時候想要在預定的工期完成，那對于生產來說就變得更加的不堪。

一、LED電子看板的意義

1、LED電子看板是希望管理的項目，通過各類管理看板顯示出來，使管理狀況眾人皆知的管理方法。

2、LED電子看板是為了讓大家明白必需品的管理方法，以便使用時能馬上拿到，做到尋找時間為零

3、LED電子看板是一流現場管理的重要組成部分，給客戶信心及企業內部營造競爭氛圍，提高管理透明度之非常重要的手段。

4、LED電子看板是5S管理的一個基本手法。

二、LED電子看板與目視化管理的區別：

1、目視化管理是依據視覺意識化的具體管理方法，看板管理是揭示管理信息、知會眾人的管理方法

2、看板是現場進行目視化管理的主要工具

3、看板管理是為增強信息交流和現場控制，在作業現場實施的管理方法，看板的內容豐富多彩，有利于激勵和信息交流；而目視化管理是為迅速快捷地傳遞信息，形象直觀地顯示問題。

       LED電子看板能夠有效的對生產現場進行管理，是解放管理者管理力度，同時確保生產正常進行的有效有段。在車間生產管理過程中，靈活的運用LED電子看板是一種不錯的手段。對于管理者而言可以實時掌握生產進度，避免一些不必要的損失，對于車間工作人員來說，可以踢打的幫助自己搞生產效率，保證質量的完成生產工作。

三、LED電子看板管理介紹：

1、LED電子看板生產計劃、實際生產數據，無法及時傳達及了解生產情況

2、生產車間看板手工書寫，更新不實時，一般是完成了再去填

3、電子看板生產數據都是紙質文件，無法進行統計分析，無法生成報表

4、不能實時有效直觀第一時間發現和展示生產現場問題

5、所有數據都是人工統計，準確度不高

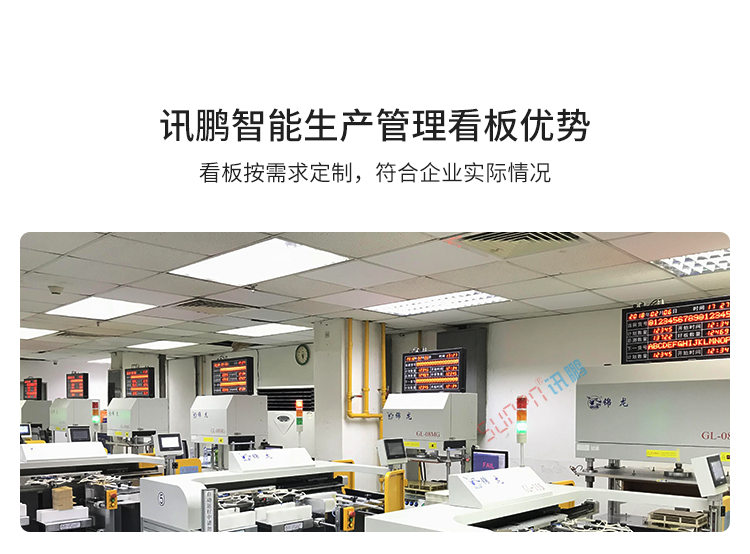

四、LED電子看板優勢：

1、電子看板加強車間生產過程的管理，信息傳遞快捷化，工序過程透明化，提高生產組織效率

2、生產信息目視化，實時了解產線狀態、當前生產效率、直通率、不良率和完成率，顯示內容根據企業實際情況定制

3、當跟不上生產節拍或有非標準的狀況產生時，尋求幫助。使操作過程能夠防止缺陷產生或流入下一道工序

4、電子看板提升產品質量，降低生產物料損耗，降低人力成本

5、對工序作業、設備狀態、質量問題、供應物料情況等過程進行統計分析、報表生成對實時采集的現場生產狀況數據進行處理、存儲與管理，為生產管理的分析和后期的持續改善提供依據

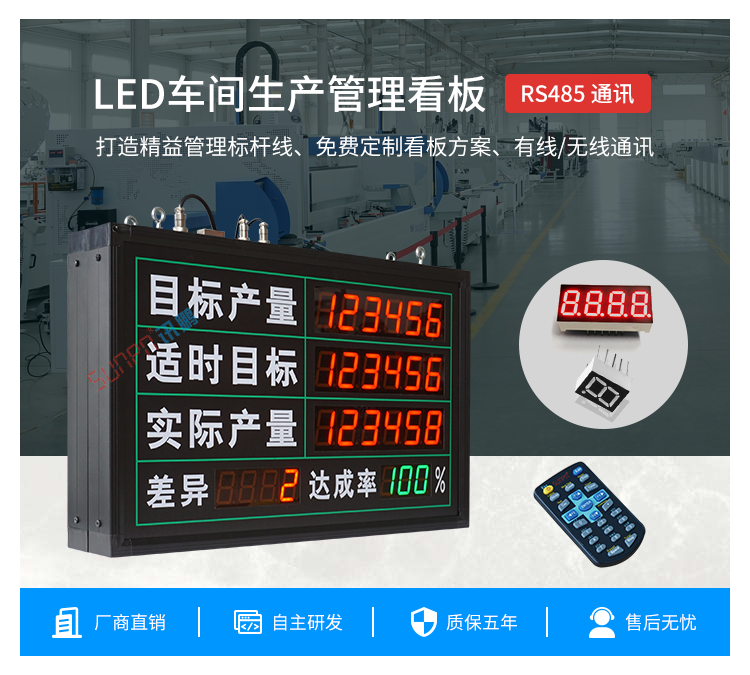

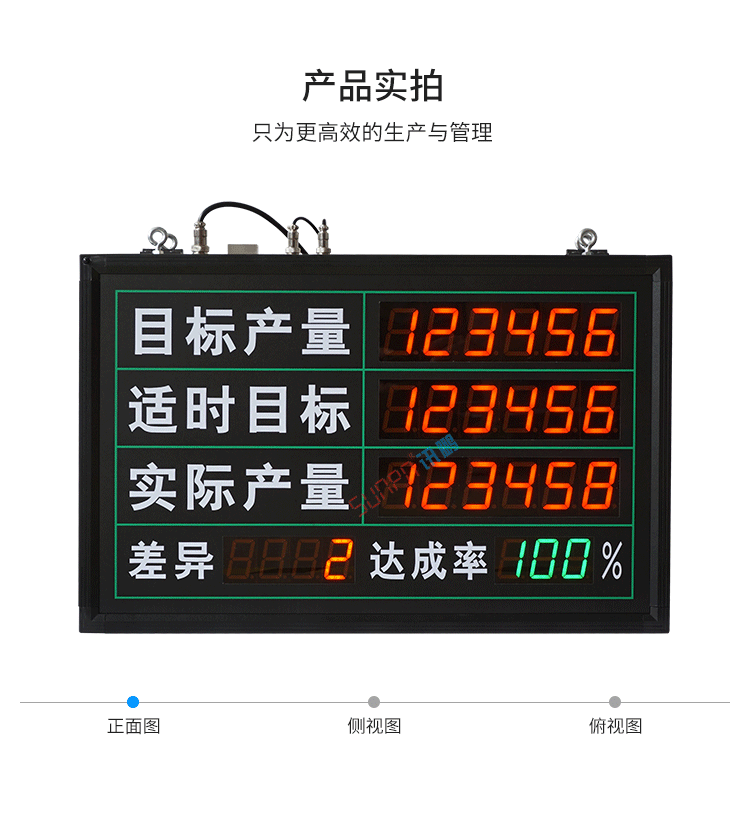

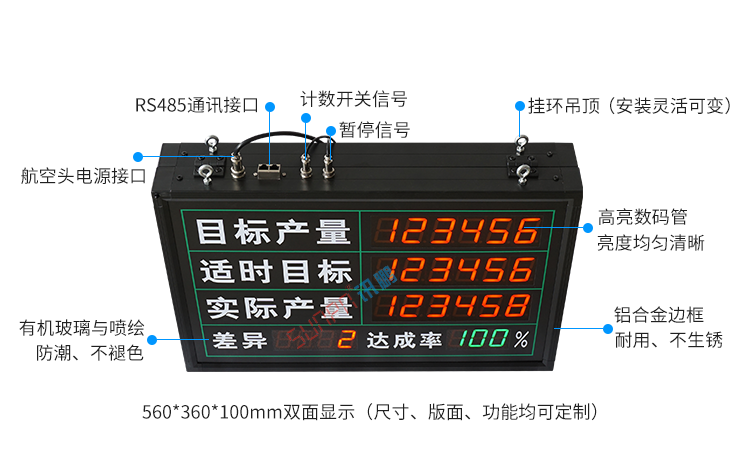

五、LED電子看板產品實拍

五、LED電子看板功能說明：

1 、 計劃產量顯示6位數字，遙控器輸入?？稍O定本計劃數量對應的工作時長，看板自動計算出節拍時間。

2 、 節拍產量根據節拍時間自動累加 ， 工作時間段外目標產量不隨節拍累加 。 節拍時間為看板自動計算，當前節拍= 設定的完工時間/ 計劃數量。（ 完工時間人工輸入隱藏顯示 ， 格式為 10H. ）

3 、看板可設置 12  個工作時間段范圍，可選擇打開或者關閉。工作時間段外看板自動暫停，也可通過按鈕盒在突發情況下暫停。

4 、實際產量通過開關信號記錄，連接設備?？稍O置計數步長。

5 、差異數量=量 實際產量 -  節拍產量。（顯示負號）

6 、達成率= （ 實際產量/ 節拍產量 ）*100% ， 看板可設定達成率比值 ， 列如設定值為 95%（比值可調整 ， 隱藏顯示） ） 。 當達成率 ≥95% 時達成率欄顯示綠色 ； 當達成率＜95% 時達成率欄顯示紅色。

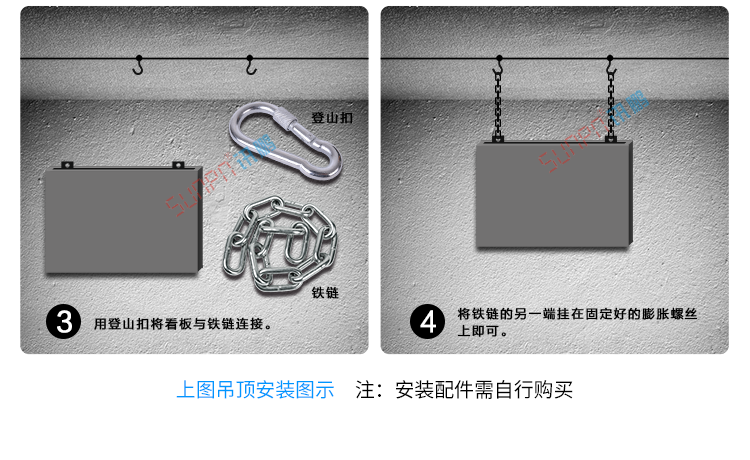

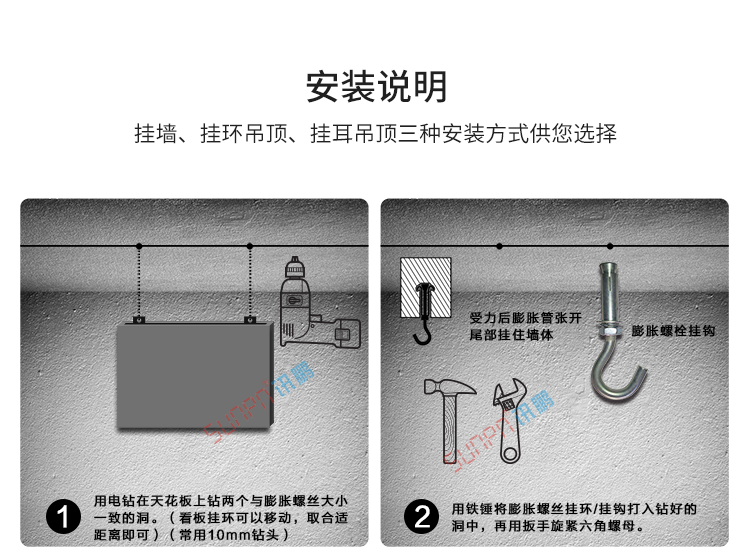

LED電子看板安裝說明

LED電子看板系統組成

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、掃描槍等信號

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、RF433等無線調制信號

LED電子看板系統架構

1、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

2-單機版LCD生產管理看板

（界面更美觀，設計更靈活，信息更豐富。）

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

3-單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

4-分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

5-分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

6-分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

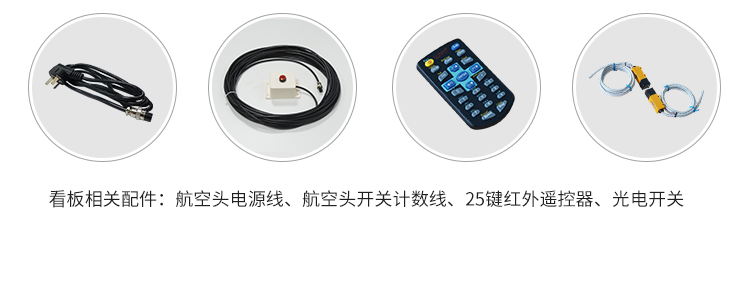

LED電子看板相關配件

LED電子看板定制指導

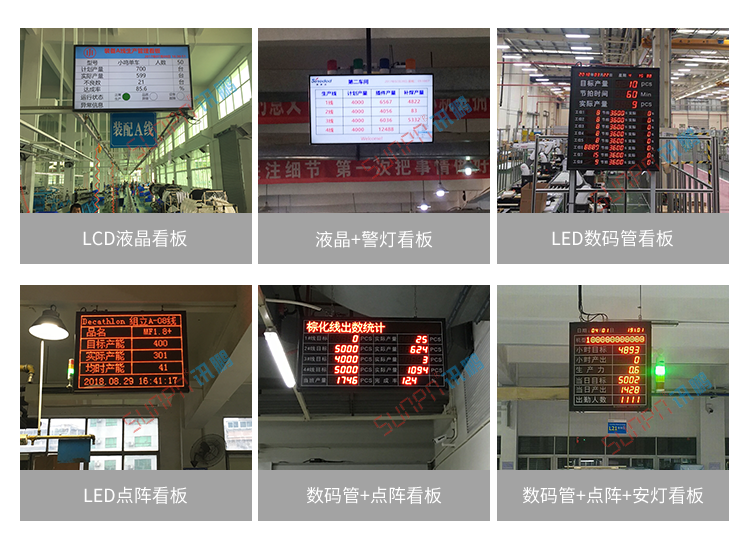

LED電子看板應用場景

LED電子看板案例參考

LED電子看板現場案例
