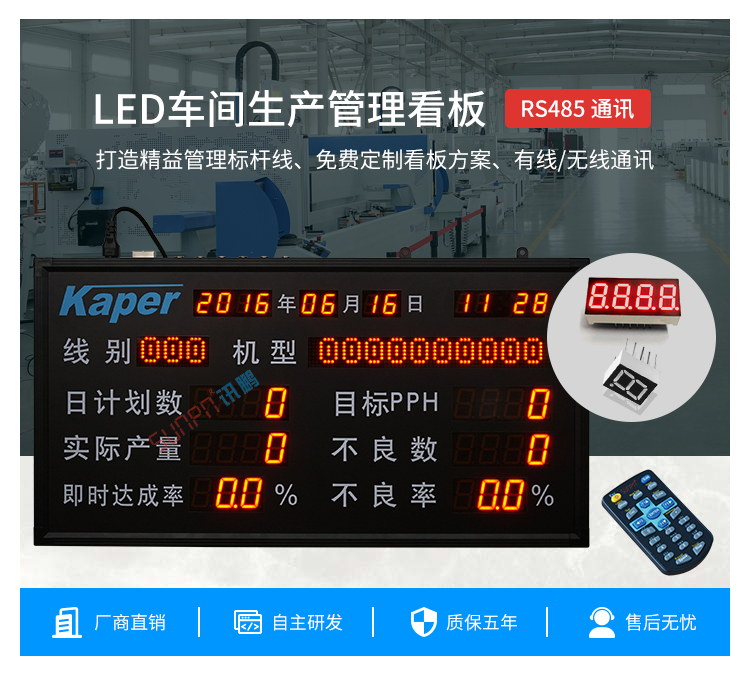

在現在的生產中利用可視化的工具-LED電子看板，來幫助企業達到管理的目的。LED電子看板是利用形象直觀、色彩適宜的各種視覺感知信息來組織現場生產活動，達到提高勞動生產率目的的一種管理方式。它是以視覺信號為基本手段，以公開化為基本原則，盡可能地將管理者的要求和意圖讓大家都可以看得見，以推動自主管理、自我控制。所以目視化管理是一種以公開化和視覺顯示為特征的管理方式，也稱之為“看得見的管理”。

一、LED電子看板的分類：

1.工序內看板

       LED電子看板是指某工序進行加工時所用的看板。這種看板用于裝配線以及即使生產多種產品也不需要實質性的作業更換時間(作業更換時間接近于零)的工序，例如機加工工序等。

2.信號看板

        LED電子看板是在不得不進行成批生產的工序之間所使用的看板。例如樹脂成形工序、模鍛工序等。信號看板掛在成批制作出的產品上，當該批產品的數量減少到基準數時摘下看板，送回到生產工序，然后生產工序按該看板的指示開始生產。另外，從零部件出庫到生產工序，也可利用信號看板來進行指示配送。

3.工序間看板

       工序間看板是指工廠內部后工序到前工序領取所需的零部件時所使用的看板。

4.外協看板

       外協看板是針對外部的協作廠家所使用的看板。對外訂貨看板上必須記載進貨單位的名稱和進貨時間、每次進貨的數量等信息。外協看板與工序間看板類似，只是“前工序”不是內部的工序而是供應商，通過外協看板的方式，從最后一道工

序慢慢往前拉動，直至供應商。因此，有時候企業會要求供應商也推行JIT生產方式。

5、臨時看板

       臨時看板是進行設備保全、設備修理、臨時任務或需要加班生產的時候所使用的看板。與其它種類的看板不同的是臨時看板主要是為了完成非計劃內的生產或設備維護等任務，因而靈活性比較大。

二、LED電子看板管理介紹：

1、LED電子看板生產計劃、實際生產數據，無法及時傳達及了解生產情況

2、生產車間看板手工書寫，更新不實時，一般是完成了再去填

3、電子看板生產數據都是紙質文件，無法進行統計分析，無法生成報表

4、不能實時有效直觀第一時間發現和展示生產現場問題

5、所有數據都是人工統計，準確度不高

三、LED電子看板管理優勢：

1、LED電子看板加強車間生產過程的管理，信息傳遞快捷化，工序過程透明化，提高生產組織效率

2、生產信息目視化，實時了解產線狀態、當前生產效率、直通率、不良率和完成率，顯示內容根據企業實際情況定制

3、當跟不上生產節拍或有非標準的狀況產生時，尋求幫助。使操作過程能夠防止缺陷產生或流入下一道工序

4、電子看板提升產品質量，降低生產物料損耗，降低人力成本

5、對工序作業、設備狀態、質量問題、供應物料情況等過程進行統計分析、報表生成對實時采集的現場生產狀況數據進行處理、存儲與管理，為生產管理的分析和后期的持續改善提供依據

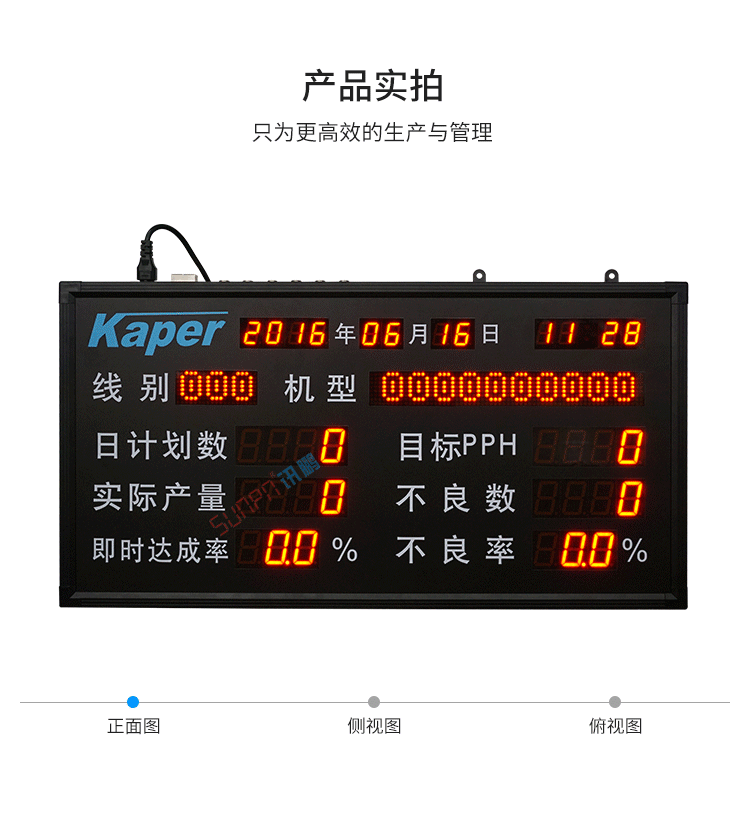

四、LED電子看板產品實拍

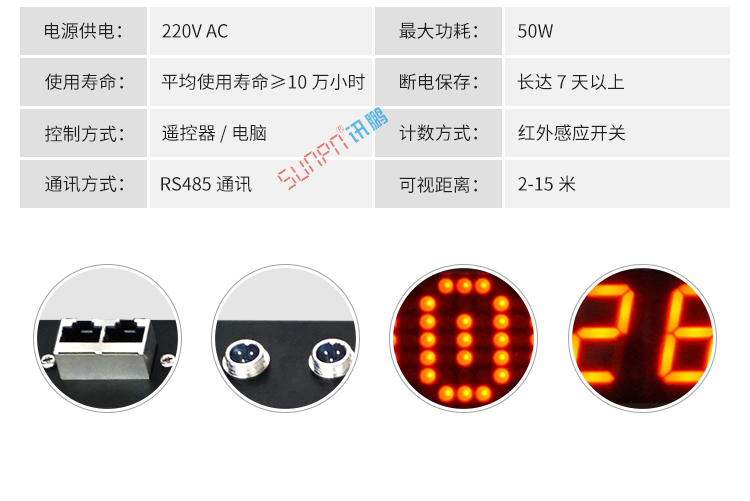

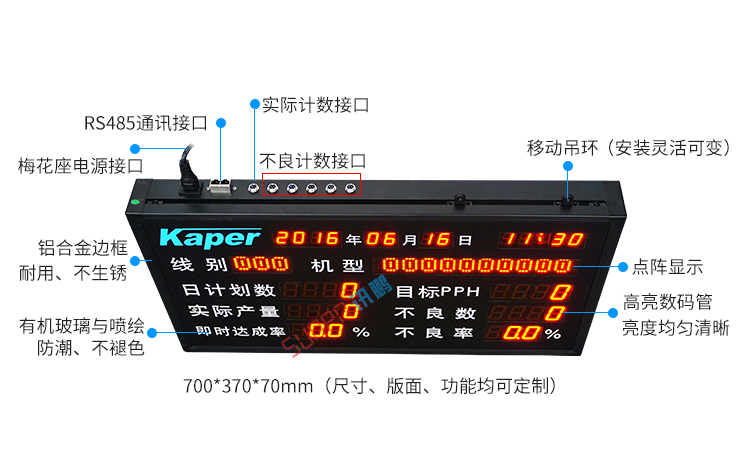

五、LED電子看板功能說明：

1、LED電子看板線別：最多固定顯示 3 位（英文、數字、符號）

2、LED電子看板機型：最多固定顯示 10 位（英文、數字、符號）

3、可通過遙控器隨意輸入、清除功能。（日計劃數、線別、機型、目標 PPH）

4、實際產量運行模式設置功能、已產運行模式累加數量可通過遙控器設置“步長”進行設置。

5、LED電子看板自動作息時段運行功能：通過遙控器可設置 12 個工作時段。12 個時段是指最多可以設置 1 個至 12 個工作時間段，可以根據實際生產情況所需進行設定。

6、實際產量：通過外接信號傳輸累計產量（可設置“步長”）。

7、固定運行模式和自動運行模式設定：1、固定模式：可設置節拍時間，將節拍時間設置為 000 時，實時產量輸入固定不變。 2、自動運行模式：將節拍時間設為 005 秒時，實時產量每過 5 秒鐘自動加一。

8、5 個不良數統計信號接口，全部累計到不良數欄目，固定一次計數為 1。

9、時鐘自動運行（遙控器可校時）

10、系統自動運算功能：1、即時達成率=（實際產量÷節拍產量）X100%；保留一位小數點。（目標 PPH 表示一個小時的目標產能；通過 PPH 計算出節拍時間，根據節拍時間計算出節拍產量，然后計算出即時達成率）。2、不良率=（不良數÷實際產量）X100%；保留一位小數點

LED電子看板管理安裝說明

LED電子看板系統組成

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、掃描槍等信號

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、RF433等無線調制信號

LED電子看板系統架構

1、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

2-單機版LCD生產管理看板

（界面更美觀，設計更靈活，信息更豐富。）

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

3-單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日?qǐng)?bào)表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

4-分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

5-分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

6-分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

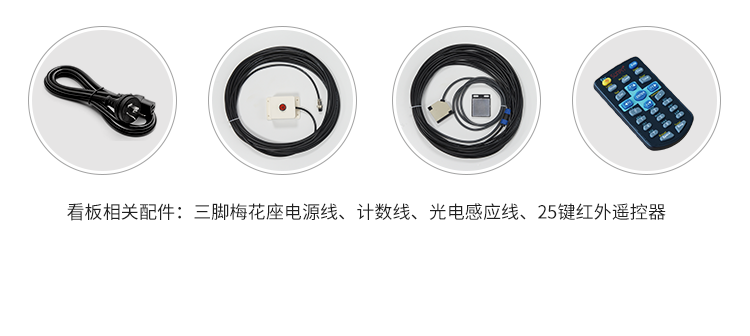

LED電子看板相關配件

LED電子看板定制指導

LED電子看板應用場景

LED電子看板案例參考

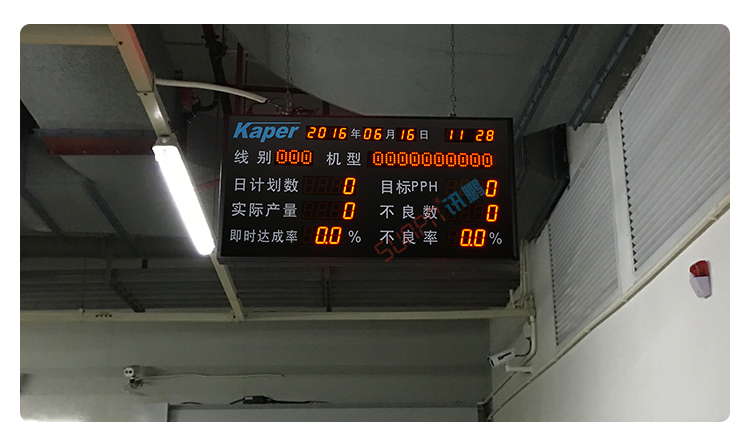

LED電子看板現場案例
