工位安燈呼叫系統最大的特點就是能夠保障工位上的操作人員提供一套完善的解決方案幫助他們解決平時需要生產過程中遇到的難題。因?yàn)閭鹘y(tǒng)的組裝車間都是由各個工位組成的一條完整的生產線，其中的某個工位出現一點點問題都會影響整個產線，所以工位安燈呼叫系統的出現是產線的福音。

        在采用了工位安燈呼叫系統之后，一但工位上出現什么問題，操作員可以在自己的工位按下故障的按鈕，這樣就會觸發相應的聲音或者電量相應的指示燈，以此來提示相關人員立即找出故障及時解決故障，一般來講，有了這個工位安燈呼叫系統整條產線就可以解決很大的問題，可以減少停工時間同時提高生產效率。

一、工位安燈呼叫系統工位管理呼叫功能要求

1、普通幫助呼叫：當線上工人需要幫助時，按下按鈕，現場音樂響起、燈管閃爍、相應安燈顯示看板上顯示相關工位及呼叫類型，班組長響應，到達幫助地點確認解決問題，再次按下按鈕，音樂及燈光停止。

2、設備故障呼叫：設備出現故障時，工人按下按鈕，并通過現場觸摸屏進行具體設備故障及故障信息的輸入。這時音樂響起、燈光閃爍，相應的安燈板上及保全監控板上顯示呼叫信息。保全人員響應呼叫，達到現場修復設備后，再次按下按鈕復位，音樂停止，安燈板上的呼叫信息還原，等待下一次呼叫。

3、物料短缺呼叫：物料出現短缺時，工人按下按鈕，并通過現場觸摸屏進行具體物料信息的輸入。這時音樂響起、燈光閃爍，相應的安燈板上以及物流組監控板上顯示相關呼叫信息。

4、質量呼叫：出現質量問題時，工人按下按鈕，并通過現場觸摸屏進行具體質量問題信息的輸入。現場音樂響起、燈光閃爍，相應的安燈顯示看板及品質監控看板上顯示相關呼叫信息，品質人員響應呼叫，到達現場確認解決問題，再次按下按鈕，音樂及燈光停止。

二、工位安燈呼叫系統能給我們帶來什么利益

1、工位安燈呼叫系統在不停線的情況下允許操作人員請求幫助

2、班組長和維護人員可以在一個指定的范圍內就某一種問題特殊的音樂提示報警，互不干擾

3、安燈拉繩允許操作人員快速以及容易呼叫幫助請求，而不必停下手頭的工作走到一個固定位置去拍按鈕

4、未能及時解決的問題在固定位置停線，直到有解決問題的方法為止

5、工位安燈呼叫系統工位標記表明生產線在哪個位置停線，并以視覺信號提供給操作人員、班組長、維修人員

6、過程控制顯示看板提供某個區域的全面狀態信息，以加強區域內的聯絡。

三、工位安燈呼叫系統功能介紹：

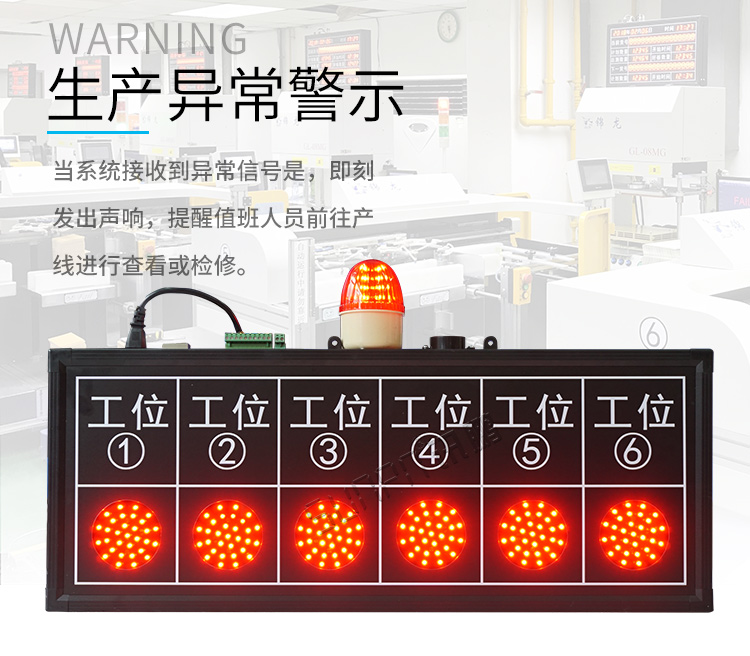

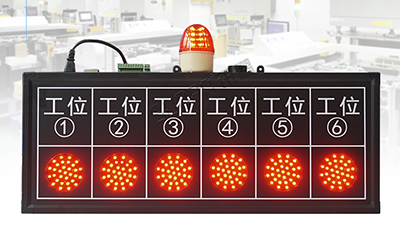

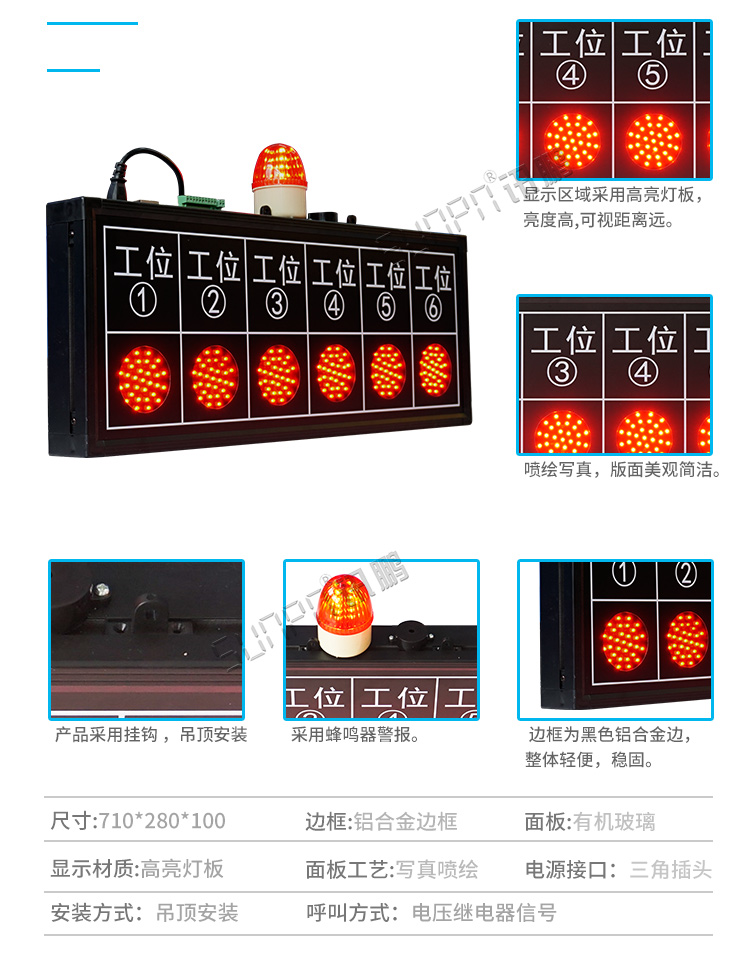

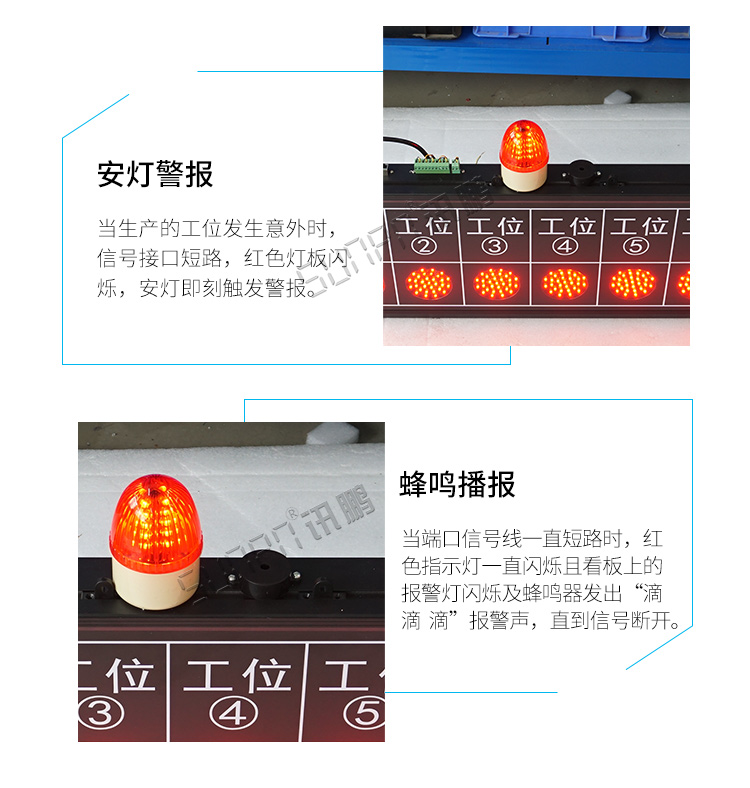

工位安燈呼叫系統工位1-6共6個端口輸入無電壓繼電器信號控制工位1-6號窗口，6個警燈，當1號信號端口的信號線一直短路時工位①的紅色警燈一直閃爍同時看板頂上的警燈也一直閃爍，蜂鳴器一直發出嘀嘀嘀的聲音，直到信號線斷開，警燈熄滅蜂鳴器聲音自動關閉，看板頂上的警燈和蜂鳴器只要1-6號端口任意一路信號線短路時都一直閃爍和發出嘀嘀嘀的報警聲音。

1號端口對①，

2號端口對應②號警燈，

3號端口對應③號警燈，

4號端口對應④警燈，

5號端口對應⑤號警燈，

6號端口對應⑥號警燈

工位安燈呼叫系統架構

工位安燈呼叫系統組成

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、傳感器等信號

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、WIFI、RF433等無線調制信號

工位安燈呼叫系統硬件介紹

       SP-AD433A安燈系統是訊鵬科技自主研發的一款工業級無線呼叫終端，產品采用GFSK調頻技術，信號覆蓋范圍廣、穩定性強；通訊采用雙向通訊，并帶LED狀態指示燈，可確保信號正確到達；在功耗方面做了專門的優化設計，兩節AA電池通?？墒褂?-5年；產品可廣泛應用于工業呼叫現場，安燈系統等領域。

       訊鵬定制安燈按鈕盒是采用塑料外殼，內置控制卡與有線或無線通訊模塊，由按鈕觸發報警，發送至顯示看板和軟件后臺，頂部文字用UV打印，美觀耐用。電源方面一般采用適配器外部供電，按鈕方案具有定制生產的靈活性，又可完美的實現無線、有線、RS485、TCP/IP等連接方式。并可擴展計數、刷卡等數據采集。滿足大部分安燈系統與生產管理看板數據采集需求。

工位安燈呼叫系統軟件介紹

        訊鵬安燈系統是一款與硬件相結合，實時了解機臺與工位狀態，讓異常的信息得到快速、高效的解決的系統軟件，同時記錄每次異常報警的種類、響應時間和處理問題用時，提供改善生產管理和人員考核的數據參考，實現透明、快速的生產管理體制，提升協調能力，加快響應速度，節省企業資源。

工位安燈呼叫系統案例參考

工位安燈呼叫系統應用場景

工位安燈呼叫系統是一種操作者離不開的工位尋求幫助的渠道，這個系統可以幫助操作者在工位上安全準時高質量的完成自己的工作，對于工作過程中發生的一些意外也可以及時的進行交流，這樣也可以得到快速的解決。
