電子看板是精益生產工具里較為高端的一個工具，我們的電子看板產品和區別于傳統的工作場地的顯示和記錄狀況的白板，電子看板在這里是一個觸發信號，連接我們生產線顯示實時數據。電子看板的顯示數據需要根據條件進行計算，當我們在看板程序中設定一定的公式，它就可以對我們需要采集的數據進行實時的采集展示，方便我們?nèi)粘５墓芾怼?/p>

一、電子看板的作用

1、電子看板進行指示作用：我們的看板會顯示當月的計劃數，當月的完成數，總裝數、差異數等等信息，這樣方便我們了解生產數量，方便按照指示來生產

2、控制制造過剩的作用：通過電子看板的顯示，幫助我們了解我們只需要在需要的時間，以需要的品質來生產需要的品種的需要的量，避免多生產或少生產的現象。

3、工序改善工具：通過電子看板系統來傳遞需要的品種和數量，來嚴格管控生產的程序，避免以往信息傳遞不及時，工序作業不理想的局面。

       電子看板在企業中是有著很大的作用性的，它能將車間生產信息傳達出去，因為生產車間的很多工作人員，每個人的思維想法都不一樣，在分工的時候旺旺因為信息不同，導致信息傳達不及時，但是我們的車間看板系統就可以把生產車間的工作人員的思想統一起來，同時進行傳遞，這樣我們車間生產的每個人員都可以及時、準確的了解車間的生產信息。

       電子看板可以有效的防止在信息傳遞過程中產生遺漏信息的情況，我們的車間生產人員能迅速掌控自己的工作任務，電子看板可以有效的展示一些工作人員對生產的一些問題和建議，這樣有利于工作人員之間進行討論學習。

二、生產企業是否存在這些現狀？

1、計劃進度傳達緩慢：生產計劃、實際生產數據，無法及時傳達及了解。

2、反饋不及時：生產車間看板書寫更新不及時，常結束工作再去填寫，不能及時反饋進度。

3、文件整理統計繁瑣：生產數據都是紙質文件，難以進行統計分析，花費大量時間制作報表。

4、數據不精確：所有數據都是人工統計，數據雜亂且不精準。

       我們總是不能及時的預測未來會發生什么事情，會產生怎樣的狀況，但是我們?nèi)绻偸前凑罩爸贫ê玫挠媱澣?zhí)行，那我們也將會出現很多的問題，因為我們的計劃往往會因為一些外部的因素而臨時產生變動，這時候就需要電子看板來進行調節。

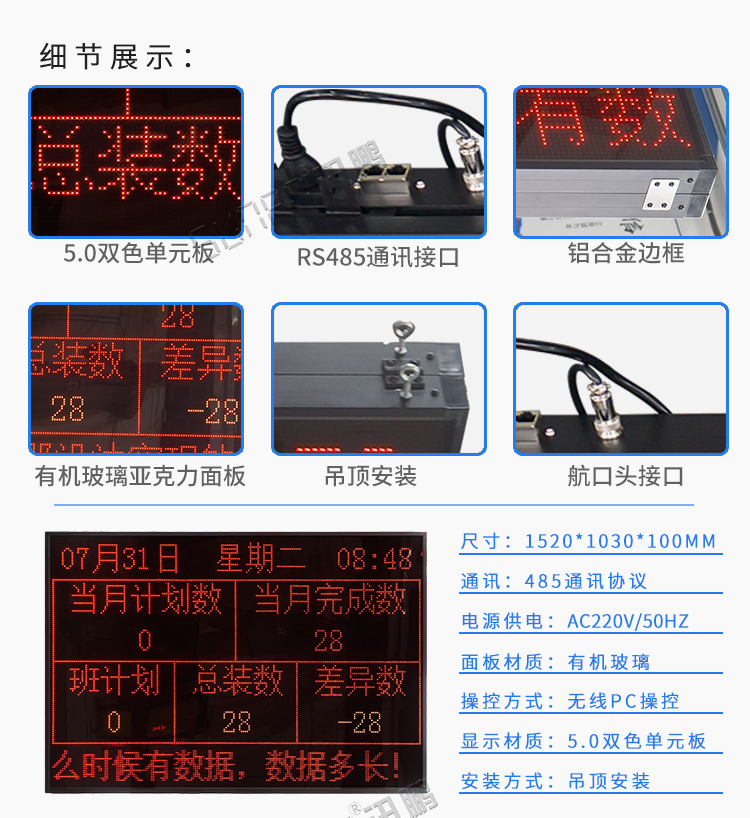

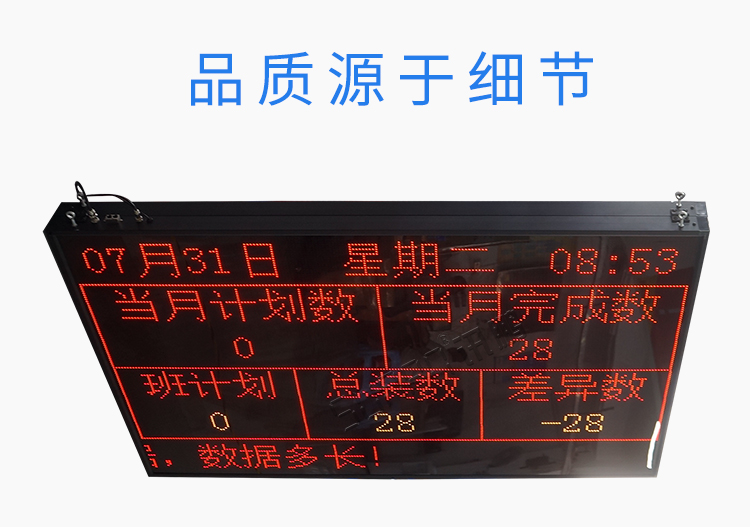

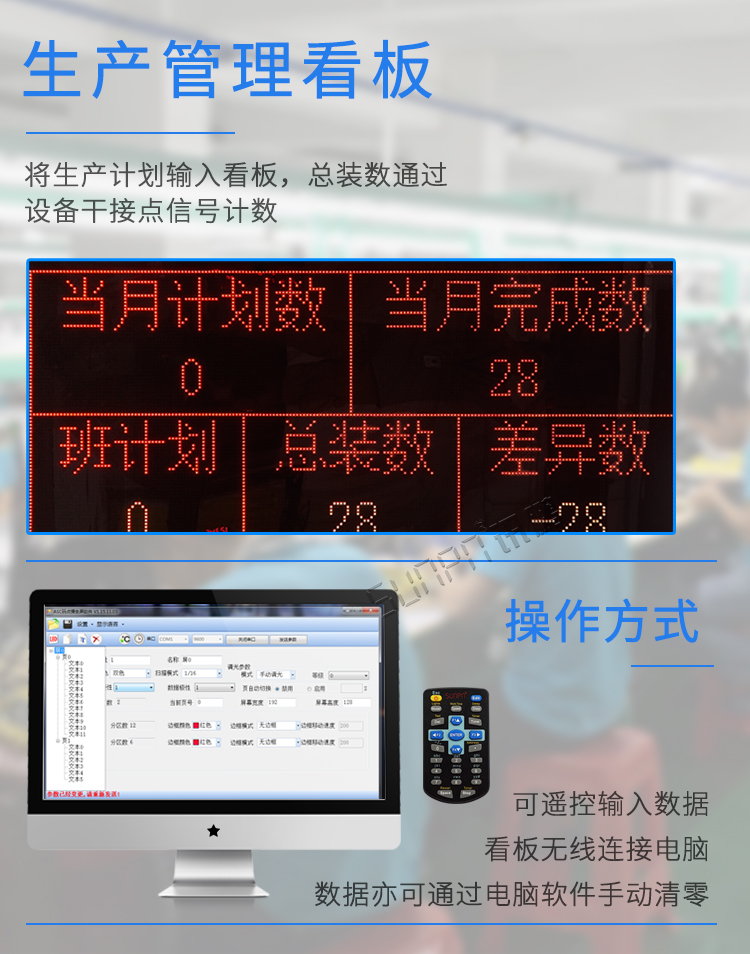

電子看板產品細節

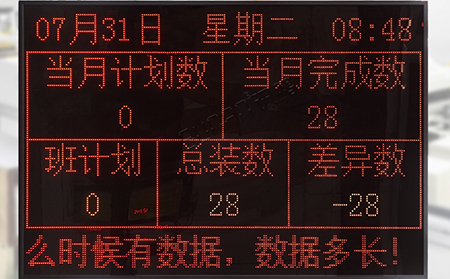

三、電子看板功能說明：

1、北京時間：自動運行

2、當前計劃數（字體顯示綠色）：通過電腦軟件修改班計劃（字體顯示綠色）：通過電腦軟件修改

3、總裝數（字體顯示綠色）：通過設備干結點信號計數可以設置產品步長，舉例步長為2,1個設備干結點信號過來，數量加2

4、當月完成數：實時自動累計總裝數

5、差異數（字體顯示綠色） =  班計劃 - 總裝數

6、通知欄：通過軟件下發，大于顯示范圍，可以流水式滾動顯示

7、電子看板無線連接電腦

8、電子看板數據通過電腦軟件手動清零

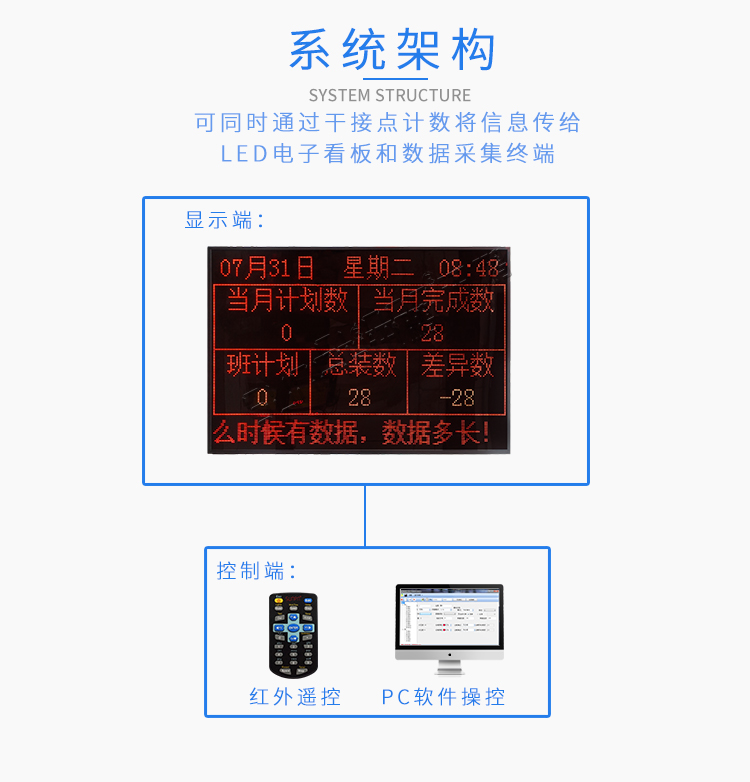

電子看板系統架構

聯系方式

電子看板系統組成

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、掃描槍等信號

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、RF433等無線調制信號

生產管理系統系統架構

1、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

2-單機版LCD生產管理看板

（界面更美觀，設計更靈活，信息更豐富。）

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

3-單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

4-分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

5-分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

6-分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

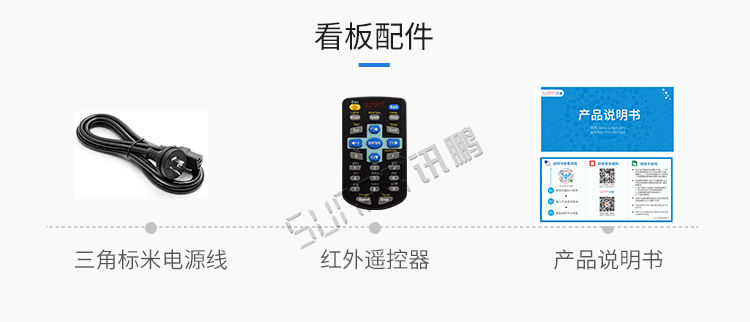

電子看板相關配件

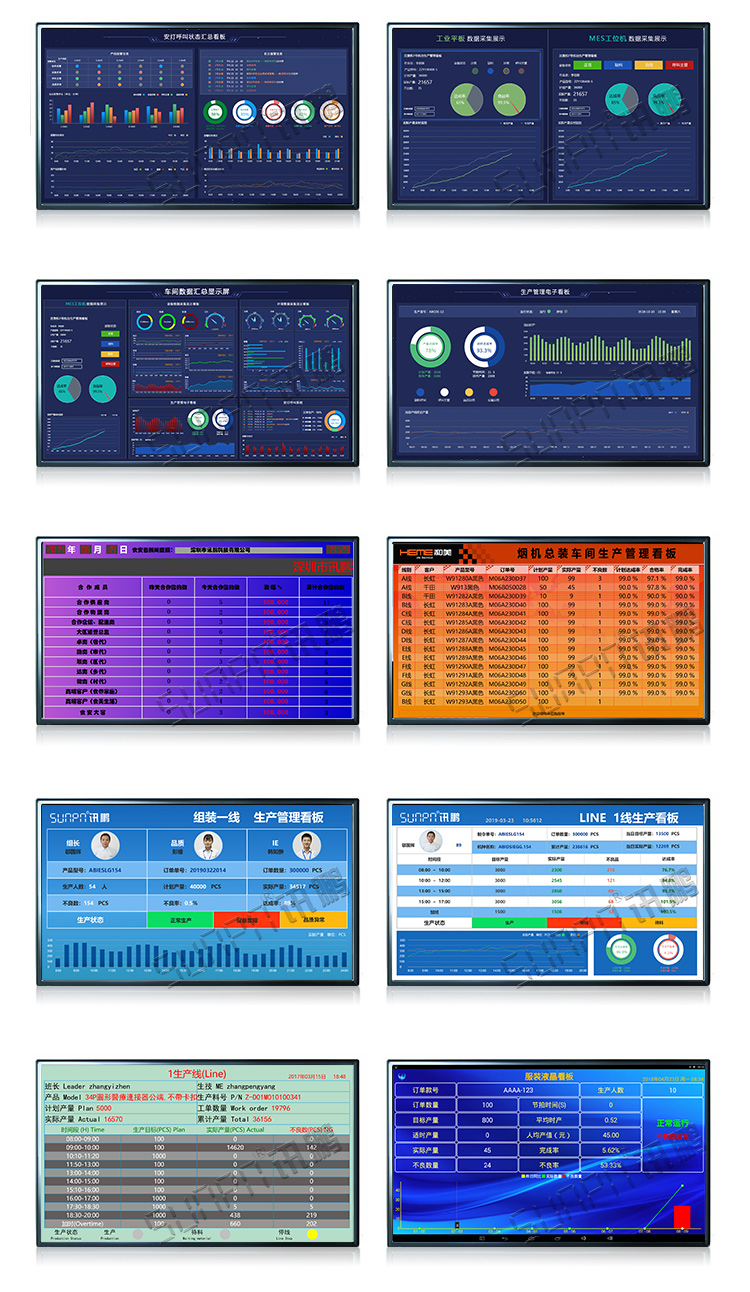

電子看板案例參考

       當我們能夠清清楚楚的了解生產情況，生產數量，也方便我們更加公平化的進行生產的業績考核，這樣也有利于促進工作的生產積極性，以便激勵人的工作激情。
