LED電子看板是目視化管理的一種表現形式，即對數據、情報等狀況一目了然的表現。主要針對企業的日常工作有一定的促進的作用，電子看板利用形象直觀的各種感知信息來觸發我們的視覺感知，做到相關人員實時掌握管理現狀和必要的情報，從而能夠快速制定并實施應對措施。

一、LED電子看板的使用效益：

1、傳遞和運送指令信息，統一認識，在生產方式中，生產的月度計劃是集中定制的，同時需要下達到各個工廠以及協作企業。而與此相對應的日生產指令只下達到最后一道工序或總裝配線，對其他工序的生產指令通過看板實現。即后道工序“在需要的時候”通過看板向前道工序去領取“所需的量”時，同時就等于向前道工序發出了生產指令?，F(xiàn)場工作人員眾多，將情報逐個傳遞或幾種在一起講解是不現實的。通過LED電子看板傳遞既準確又迅速，還能避免以訛傳訛或傳達遺漏等問題。

2、LED電子看板幫助管理、防微杜漸、調節生產均衡，由于生產是不可能100%完全按照計劃進行的，月生產量的不均衡以及日生產計劃的修改都需要通過看板來進行微調。LED電子看板就相當于工序間、部門間以及物流之間的聯絡神經而發揮著重要作用，看板上的數據、計劃揭示便于管理者判定、決策或跟進進度，便于新人更快的熟悉業務。

3、改善機能，強勢宣傳，形成改善意識；通過LED電子看板可以發現并暴露出生產中存在的問題，從而可以立即采取相應的對策；防止過量生產和過量運送，其中要求LED電子看板必須按照既定的運用規則來使用。展示改進的過程，讓大家都能學到好的方法和技巧。

4、保優貶劣，營造競爭氛圍，明確管理狀況，營造有行和無行的壓力，有利于工作的推進。工作成績通過電子看板一目了然的揭示出來，差的、一般的和優秀的班組等，起到激勵先進和促進后進的作用，以業績?yōu)槌叨?，使業績考核更公正、公開、透明化、促進公平競爭。

5、精益生產、提升生產效率，沒有看板不能生產，也不能運送。這一規則要求LED電子看板數量減少時，則生產量也必須相應的減少。由于LED電子看板所表示的只是必要的量，因此通過看板的運用能夠自動防止過量生產做到適量運送。讓我們員工直接通過觀察看板就能知道后道工序的生產進展、庫存情況等等，讓管理工作、員工工作業績一目了然，簡化了很多現場管理，更具透明性。數據傳遞更快捷、準確。

視頻右下方窗口，支持全屏播放

       隨著企業服務意識的提高和市場競爭的日益激烈，產品生產周期越來越短，對交貨的準時性要求也越來越高，這就要求我們會有更合理的工序。我們要將這些信息收集經過LED電子看板來展示，呈現生產現場的生產進度、目標達成率、產品品質以及企業生產的人、機、料、法、環的利用情況，這樣讓整個生產現場通過透明化LED電子看板將企業的運行情況事無巨細的展現出來。

LED電子看板-操作說明

       操作簡易實用--可支持單機版遙控器使用， 也可支持添加通訊接口后組網匯總、數據管理、以及和其他系統數據進行共享

LED電子看板-數據更新

       隨時采集并計算出當前的實時數據，管理人員便于及時發現生產異常

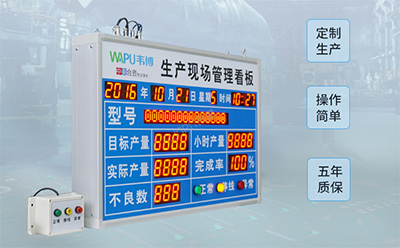

LED電子看板-定制生產

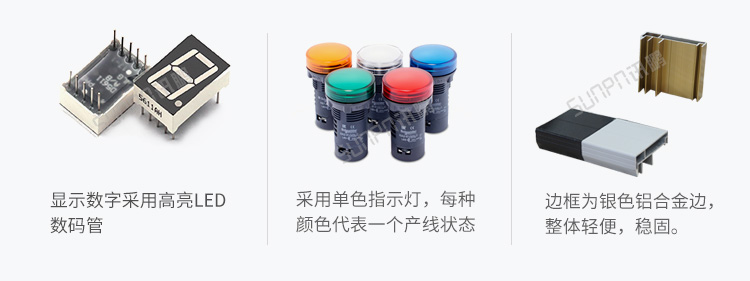

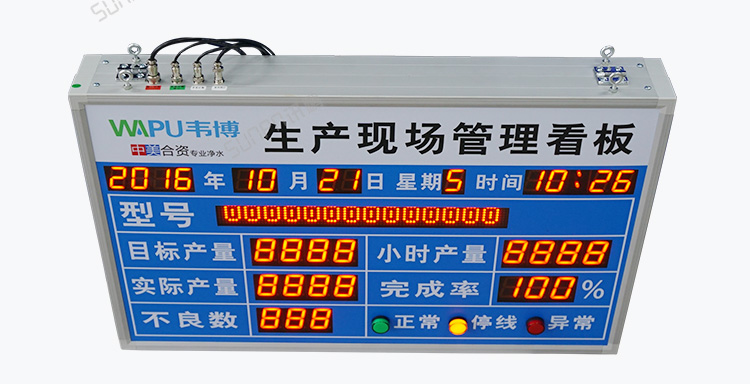

LED電子看板-產品細節

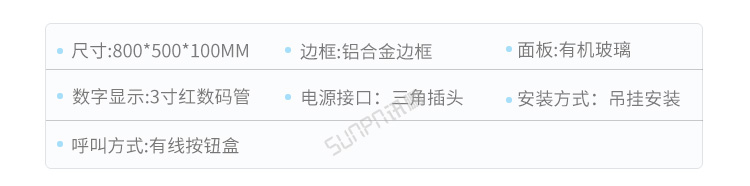

LED電子看板-產品參數

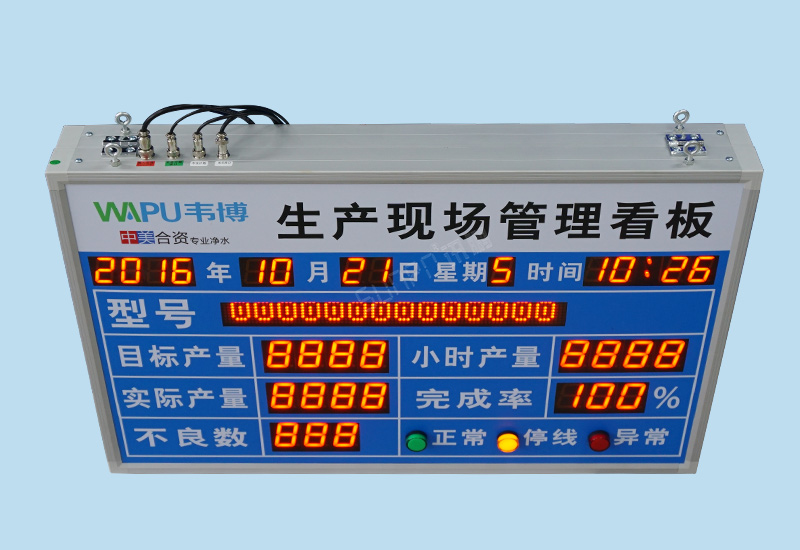

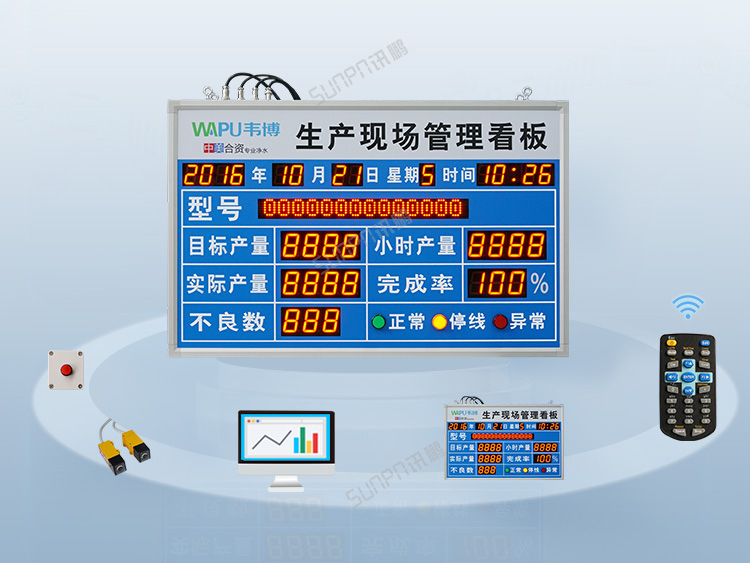

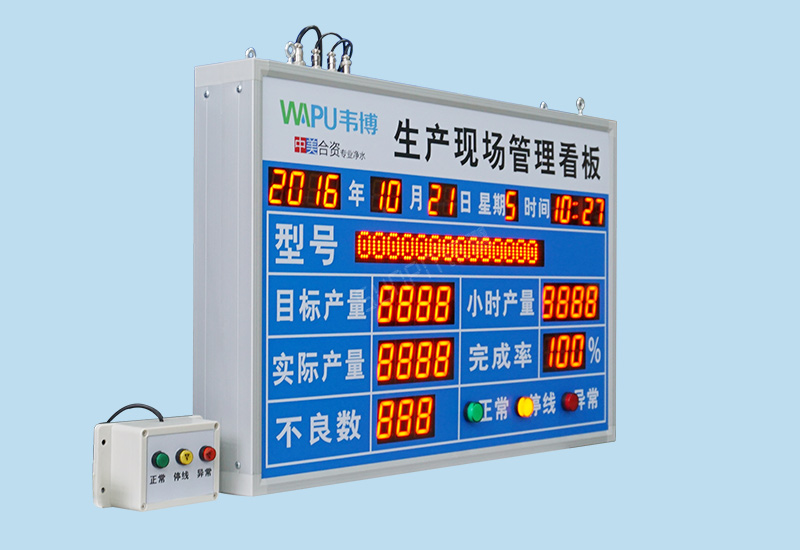

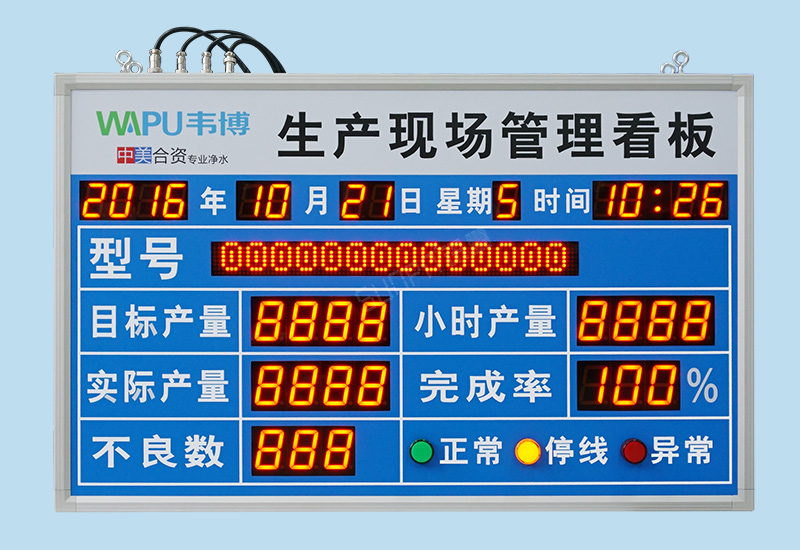

二、LED電子看板-功能說明

1、LED電子看板時間、日期、星期：自動運行，遙控器編輯校正。

2、型號：遙控器編輯，固定輸入。

3、目標產量：遙控器編輯，固定輸入。

4、實際產量：光電開關計數，自動感應顯示，實時更新（可設置步長和延遲時間）。

5、小時產量：顯示每小時實際產量，一個一個累加，每小時自動清零。

6、不良數：通過按鈕盒人工手動觸發，按鈕被觸發一次不良數加一（可設置步長和延長時間）

7、完成率：實際產量/目標產量*100%=完成率。

8、狀態：獲取SOP觸發的狀態信息顯示，狀態通過SOP軟件后臺添加

9、狀態指示燈：通過狀態按鈕盒人工手動觸發，那種按鈕被按下，看板上相對應的指示燈亮起，第二種狀態被觸發時上一種狀態指示燈熄滅（看板只會顯示一種狀態，不可多狀態同時顯示。）

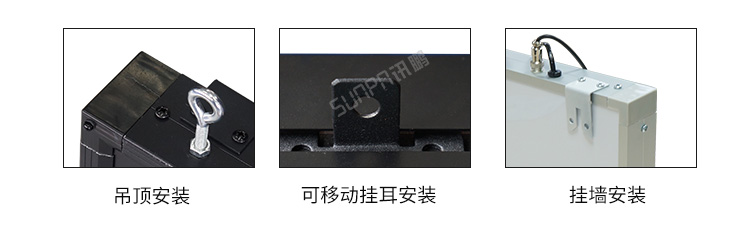

LED電子看板-安裝介紹

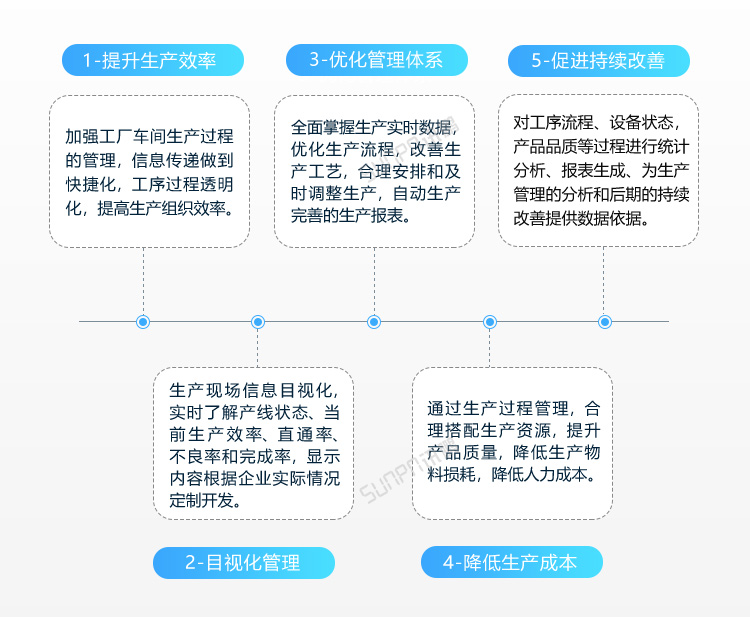

LED電子看板看板優勢介紹

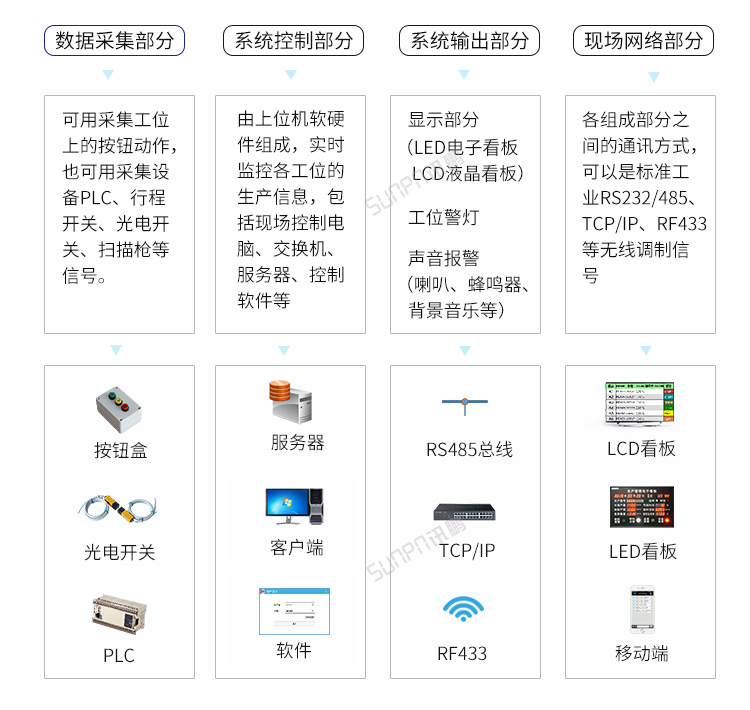

LED電子看板-系統組成

LED電子看板-系統架構

01、單機版LED生產管理看板

       單機版LED生產管理看板是最簡單的一種生產管理工具，它只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

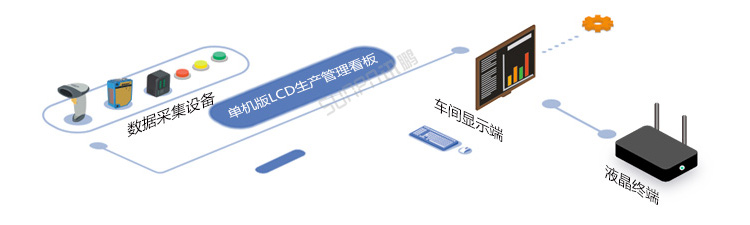

02、單機版LCD生產管理看板

       單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

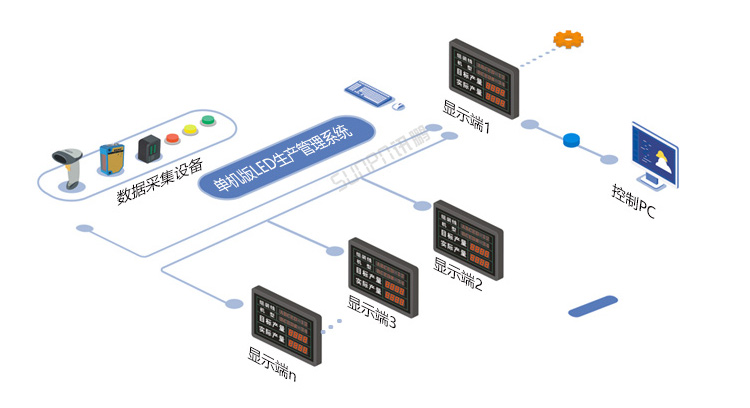

03、單機版LED生產管理軟件系統

       單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

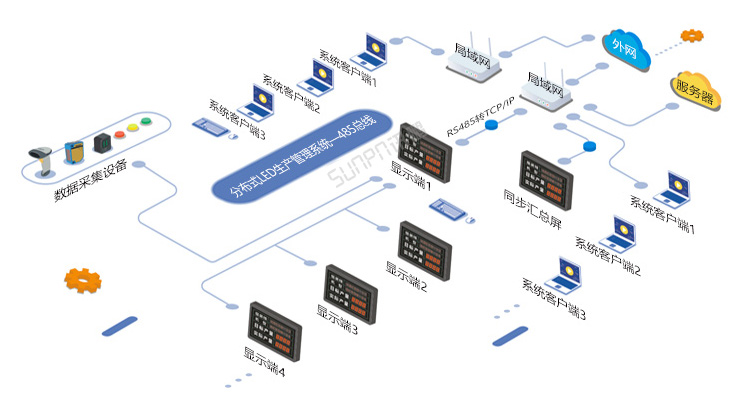

04、分布式LED生產管理軟件系統---485總線

       分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

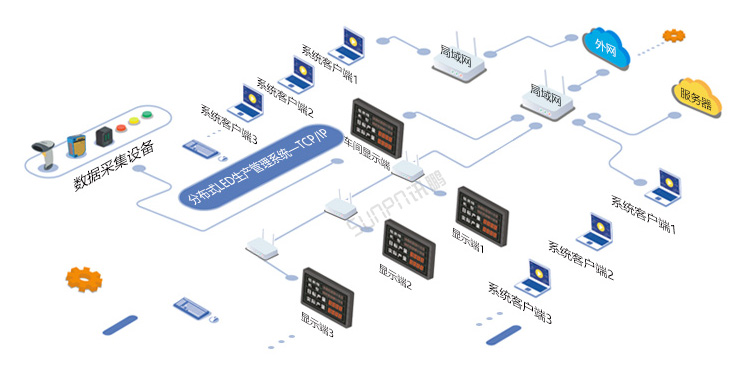

05、分布式LED生產管理軟件系統---TCP/IP(LAN)

       TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

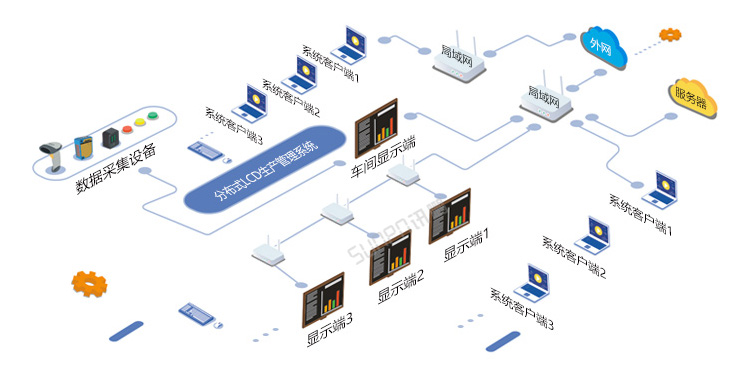

06、分布式LCD生產管理軟件系統

       分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

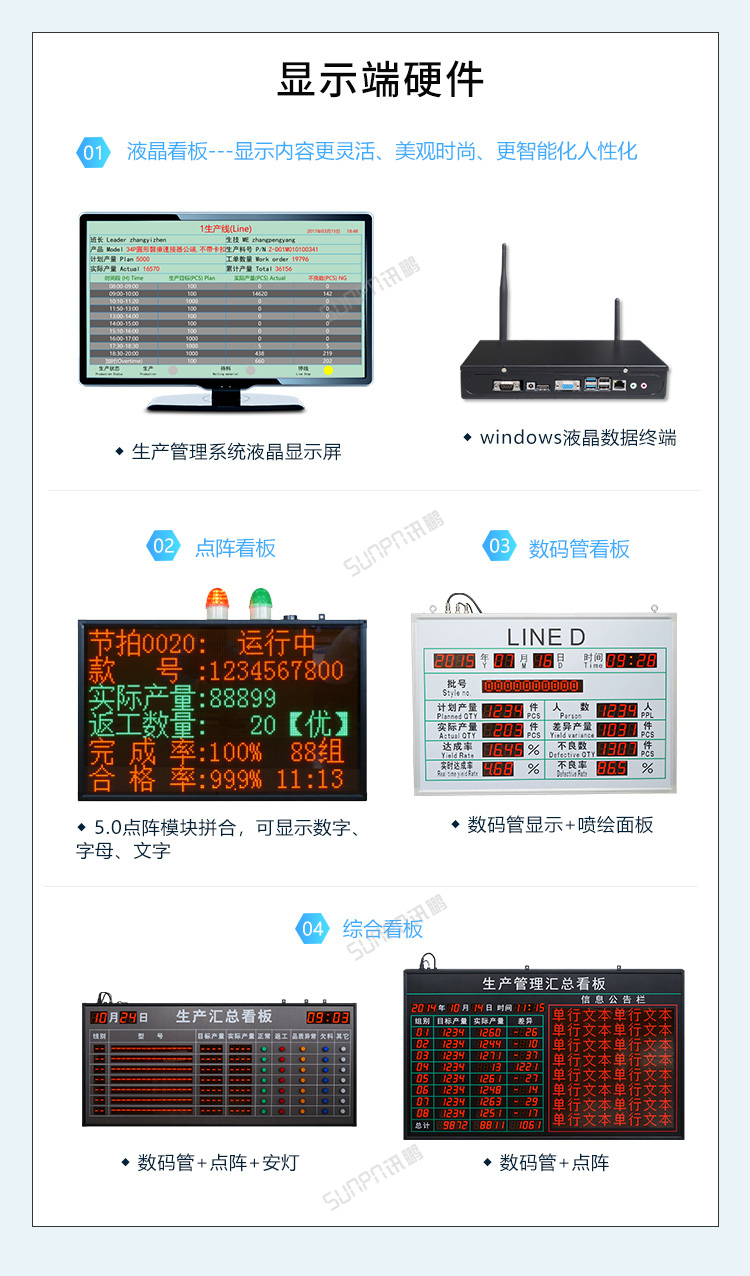

LED電子看板-顯示硬件

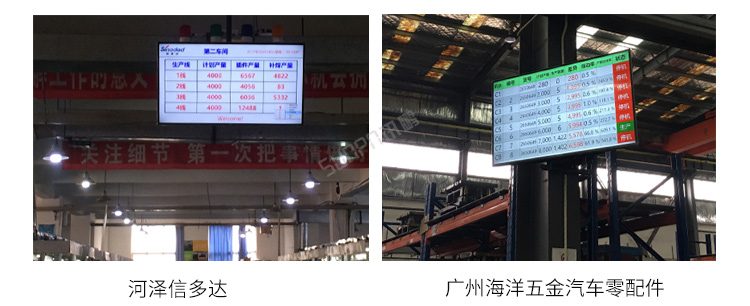

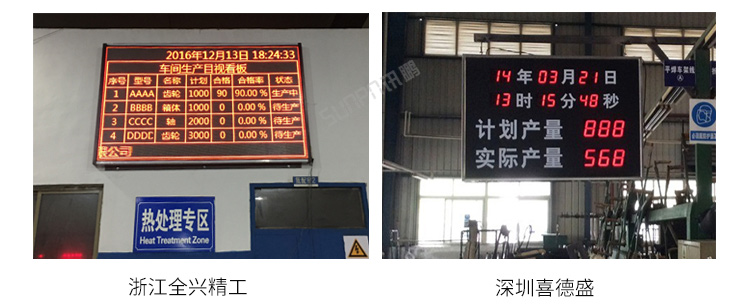

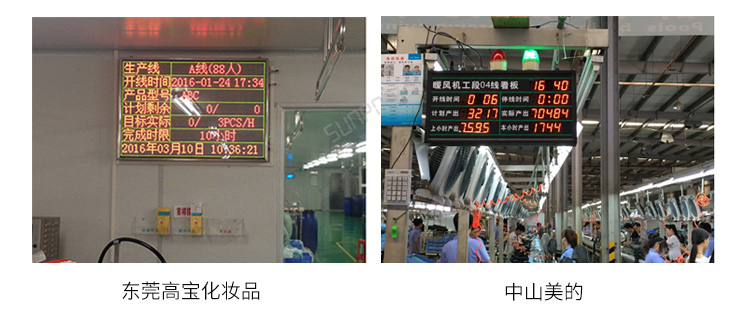

LED電子看板-現場案例
