智慧農業是現代農業采用的物聯網技術在農業上的應用，集新興的互聯網、移動互聯網、云計算和物聯網技術為一體，依托部署在農業生產現場的各種傳感節點(環境溫濕度、土壤水分、二氧化碳、圖像等)和無線通信網絡實現農業生產環境的智能感知、智能預警、智能決策、智能分析、專家在線指導，為農業生產提供精準化種植、可視化管理、智能化決策。

       其監控功能系統（根據無線網絡獲取的植物生長環境信息，如監測土壤水分、土壤溫度、空氣溫度、空氣濕度、光照強度、植物養分含量等參數）便是訊鵬開發的LED電子看板加上各種傳感器和數據傳輸設備。LED土溫土濕光照環境數據采集看板屬于可視化管理的一部分，主要是通過布置在溫室大棚中的溫度傳感器、光照傳感器、濕度傳感器、肥料傳感器、二氧化碳傳感器以及室外氣象站系統來收集溫室大棚內外的各種氣象數據；通過傳輸設備把數據發送到LED電子看板進行實時顯示和發送至數據分析中心。系統根據分析所得數據給溫室大棚選擇最優的控制邏輯來實現能耗最少、人工最少、溫室大棚內部環境最佳的生長條件。

LED土溫土濕光照環境數據采集看板方案

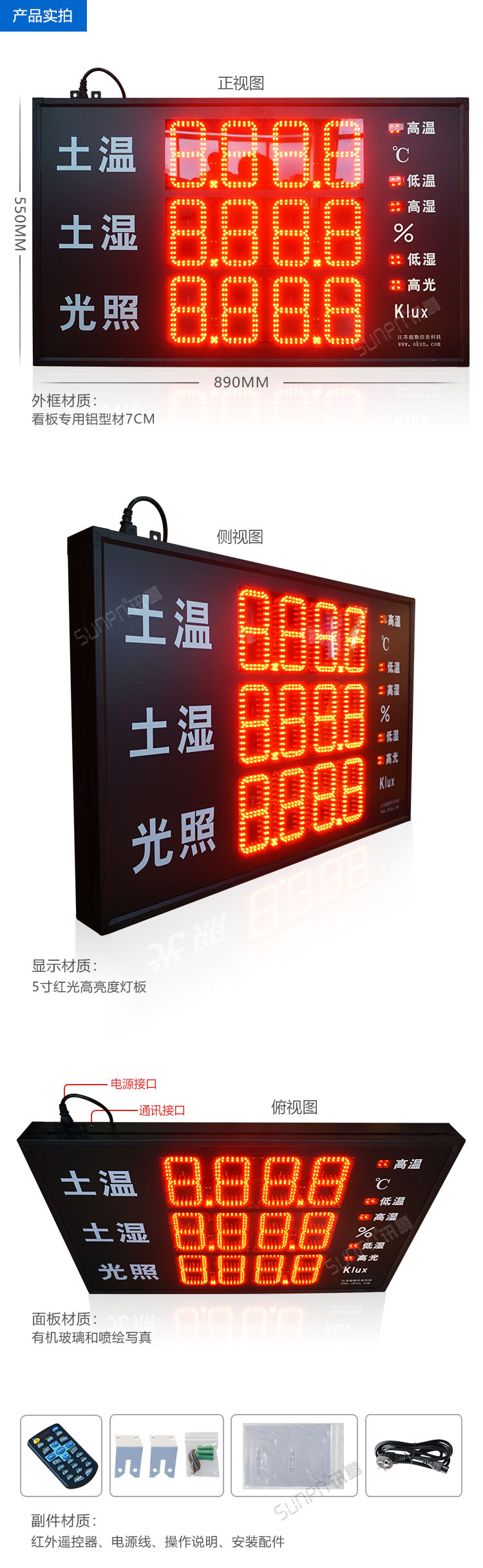

一、LED土溫土濕光照環境數據采集看板產品實拍

二、LED土溫土濕光照環境數據采集看板材質簡述：

  1、外框材質：鋁合金看板專用鋁型材（70mm）

  2、面板材質：有機玻璃與噴繪寫真。

  3、顯示材質：5.0寸高亮度紅光燈板。

  4、副件材質：紅外遙控器，TTL通訊。

三、LED土溫土濕光照環境數據采集看板產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -10℃～40℃  相對濕度＜85%

  3、產品功耗：整屏＜50W

  4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

  5、遙控距離：紅外遙控≤10M

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：890mm(寬)*550mm(高)*70mm(厚)單面顯示

（尺寸可按照要求定制）

  8、安裝方式：采用吊頂方式安裝（客戶可吊裝/掛墻/臺面方式安裝）

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

四、LED土溫土濕光照環境數據采集看板功能說明：

數據通過看板供應商提供的通訊協議發送數據，顯示在看板上

對應的指示燈通過通訊控制亮滅。為紅色LED指示燈

如圖所示每欄對應的數據為4位數字。顯示格式：888.8

LED土溫土濕光照環境數據采集看板遙控器操作說明

遙控器操作說明

一、設置本機ID

①　按【ESC】鍵，主機進入關機；

②　按【.】鍵，光標在目標欄閃爍；

③　閃爍菜單處，通過數字鍵輸入數據，設置范圍1-255；

④　按【ENTER】鍵，保存數據并退出；

⑤　按【ESC】鍵，取消本次操作并退出。

二、軟關機

①  正常顯示下按【ESC】鍵進入軟關機，再按恢復正常顯示。

LED土溫土濕光照環境數據采集看板通信協議

一、命令框架定義

1、通訊界面TTL

2、通訊參數

a.波特率：19200 bps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

注：

●均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

●若編輯時下發數據，則看板會返回“X”的指令（2A 地址“X”校驗碼 0A）

二、具體命令格式定義（高字節在前，低字節在后）

A．讀常規數據：

下發命令格式=0x3A+地址碼+0x43“C”+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼+0x43“C”+0x11（數據長度，1字節)+高溫（1字節）+低溫（1字節）+高濕（1字節）+低濕（1字節）+濃度（1字節）+溫度（4字節）+濕度（4字節）+CO2（4字節）+校驗碼+0x0A；

B．寫常規數據：

下發命令格式=0x3A+地址碼+0x63“c”+0x11（數據長度，1字節)+高溫（1字節）+低溫（1字節）+高濕（1字節）+低濕（1字節）+濃度（1字節）+溫度（4字節）+濕度（4字節）+CO2（4字節）+校驗碼+0x0A；

返回命令格式=0x2A+地址碼+0x63“c”+校驗碼+ 0x0A；

注意:

高溫/低溫/高濕/低濕/濃度 這5個標志用一個字節表示,數值是0x01-0x09時標志點亮,0x0A時熄滅. 0x0B負號。

溫度/濕度/CO2 這三項參數分別用4個字節表示,每個字節控制一個數碼管, 數值是0x00-0x09時數碼管顯示相應的數字;

三項參數都帶一位小數點,每項參數的第三個字節中的高四位控制小數點的亮滅,如顯示”6.”,則第三個字節的值是0x16;

關閉小數點則把這個字節的高四位置零:0x06(顯示”6”)
