近年來，農業大棚種植為提高人們的生活水平帶來極大的便利，得到了迅速的推廣和應用。種植環境中的土壤溫度、水分等環境因素對作物的生產有很大的影響。運用大數據的理念、技術和方法手段，利用GPS定位、農田遙感監測、智能農機具等采集監測的多類型異質、海量數據綜合處理與分析， 能夠?qū)崿F(xiàn)設施農業生產各個環節的精準管理。可根據監測需求安裝對應傳感器，監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息，收集全面、精準的數據。當數據采集完成后，傳輸設備會把數據發送到農業大棚L(fēng)ED電子看板進行顯示，并發送至服務器儲存和分析，及時、準確地提供各監測點的土壤墑情狀況，為減災抗旱等生產管理提供了重要的基礎信息。

       實現傳統統計數據及農業資源管理信息的整合，對農場不同地塊的農作物進行有針對性的種植管理。

       對種植影響因素差異性較大的不同區域定量獲取影響作物生長的環境因素(如土壤肥力、含水量、苗情、病蟲害等)信息，分析影響區塊產量差異的原因，采取技術上可行、經濟上有效的耕作措施，區別對待，按需實施的“精準農業”。

       農業大數據時代，不僅可以通過建立綜合的數據平臺，調控農業生產，還可以記錄分析農業種植養殖過程、農產品流通過程中的動態變化，通過分析數據，同時結合經驗，制定一系列調控和管理措施，使農業高效有序發展。

農業大棚L(fēng)ED電子看板方案

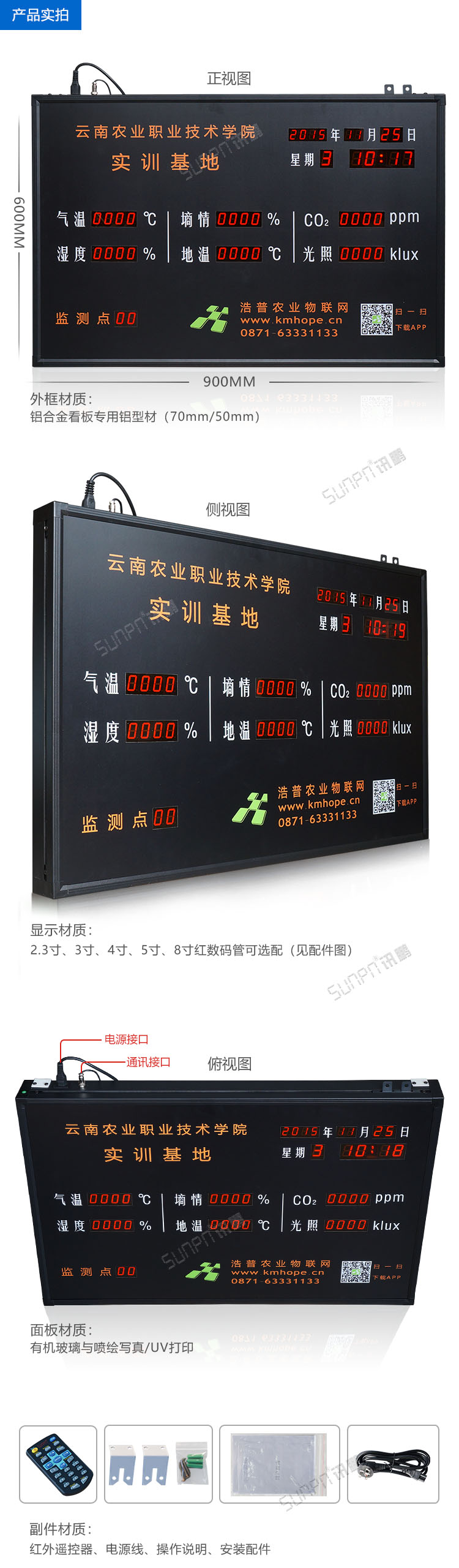

一、農業大棚L(fēng)ED電子看板產品實拍

二、農業大棚L(fēng)ED電子看板材質簡述：

  1、外框材質：鋁合金看板專用鋁型材（70mm）

  2、面板材質：有機玻璃與噴繪寫真。

  3、顯示材質：0.8寸、1寸、1.2寸共陰數碼管。

  4、副件材質：紅外遙控器，TTL通訊。

三、農業大棚L(fēng)ED電子看板產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -10℃～40℃  相對濕度＜85%

  3、產品功耗：整屏＜50W

  4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

  5、遙控距離：紅外遙控≤10M

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：900mm(寬)*600mm(高)*70mm(厚)單面顯示

（尺寸可按照要求定制）

  8、安裝方式：采用吊頂方式安裝（客戶可吊裝/掛墻/臺面方式安裝）

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

四、農業大棚L(fēng)ED電子看板功能說明：

1、看板通過TTL通訊下發數據，看板為從機模式。

2、通訊協議賣家定義。

3、下發信息可以顯示小數點、負數、空白。除時間外所有的文字信息均為通訊下發。例如：-1.23。

4、時間為自動運行，遙控器修正。

5、ttl通訊出4根線 RXD TXD GND VDD（5v電壓）

農業大棚L(fēng)ED電子看板遙控器操作說明

遙控器操作說明

一、編輯數據（氣溫、濕度、墑情、地溫、CO2、光照）

①　按【Edit】進入，此時光標欄閃爍；

②　按【F1】/【F4】,上下切換閃爍菜單；

③　閃爍菜單處，通過數字鍵輸入數據；

④  按【Model】，可對正在編輯的數碼管消隱

⑤　按【ENTER】，保存數據并退出；

⑥　按【ESC】，取消本次操作并退出；

注：編輯小數點在后一位數碼管內編輯

二、設置時間

①　按【Time】,進入設置，光標欄閃爍；

②　按【F2】光標向左移動；

③　按【F3】光標向右移動；

④　閃爍菜單處，數字鍵輸入數據；

⑤　按【ENTER】，保存數據并退出；

⑥　按【ESC】，取消本次操作并退出；

注：輸入無效時間將自動恢復當前有效時間；

此設置下依次輸入的是20XX年XX月XX日XX時XX分XX秒。

三、軟關

①　正常顯示下按【ESC】可以軟關機，再按恢復正常顯示。

四、復位參數

①　按【Esc】,主機處于關機狀態；

②　再按【Space】,主機處于全閃狀態；

③　按【ENTER】，復位數據并退出；

④　按【ESC】，取消本次操作并退出；

注：復位參數是將內部參數都恢復至出廠設置狀態。

4芯航空頭：(4芯線)說明:

①1腳接A下載座的GND(黑線)

②2腳接A下載座的VCC(紅線)

③3腳接A下載座的TXD(白線)

④4腳接A下載座的RXD(黃線)

農業大棚L(fēng)ED電子看板通信協議

一、命令框架定義

1、通訊界面RS-232

2、通訊參數

a.波特率：19200 bps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

注：

●均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

●若編輯時下發數據，則看板會返回“X”的指令（2A 地址 58 校驗碼 0A）

二、具體命令格式定義（高字節在前，低字節在后）

1、常規數據（氣溫、濕度、墑情、地溫、CO2、光照）

A．讀常規數據：

下發命令格式=0x3A+地址碼（0X01）+0x4D“M”+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼（0X01）+0x4D“M”+0x1A（數據長度，1字節)+氣溫（4字節）+濕度(4字節)+墑情（4字節）+地溫（4字節）+C02（4字節）+光照（4字節）+監測點（2字節）校驗碼+0x0A；

2、寫常規數據（氣溫、濕度、墑情、地溫、CO2、光照）

下發命令格式=0x2A+地址碼（0X01）+0x6D“m”+0x1A（數據長度，1字節)+氣溫（4字節）+濕度(4字節)+墑情（4字節）+地溫（4字節）+C02（4字節）+光照（4字節）+監測點（2字節）校驗碼+0x0A；

返回命令格式=0x2A+地址（0X01）+0x6D“m”+校驗碼+ 0x0A;

注：

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

●當要顯示小數點時，數據加上0x10；消隱：數據位為0x0A；

●顯示負數：數據位為0x0b。
