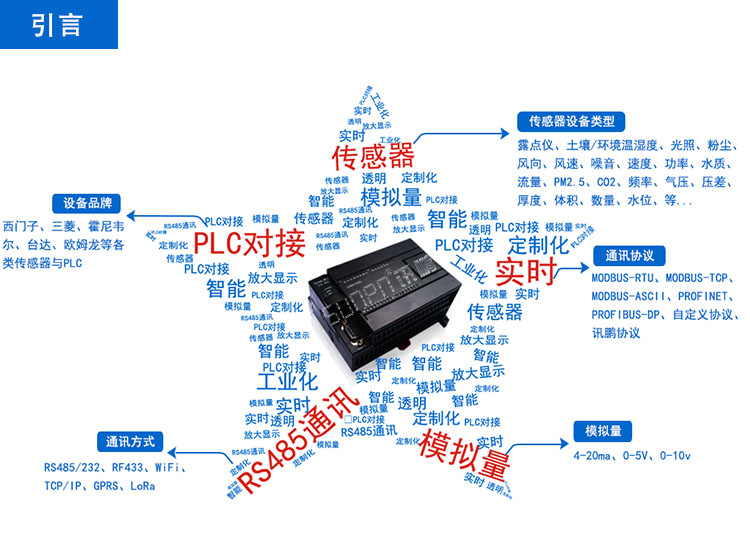

現在許多工業設備都是采用標準的電壓、電流模擬量信號和熱電偶、熱電阻溫度傳感器信號。普通的電壓和電流信號經過A/D轉換成為0~32000 或者-32000~32000 之間的整數。溫度傳感器信號被直接轉換為攝氏度（或華氏度）溫度值，省去了復雜的溫度值換算。訊鵬的LED電子看板就是把設備的模擬量轉換為實際的數字量顯示出來，方便管理者和操作者實時了解生產狀況，比如工業級溫度顯示屏、出水壓力看板、計米器等度量設備。

       4-20mA. DC(1-5V.DC)信號制是國際電工委員會( IEC )過程控制系統采用的模擬信號傳輸標準。我國也采用這一國際標準信號制，儀表傳輸信號采用4-20mA.DC，接收信號采用1-5V.DC，即采用電流傳輸、電壓接收的信號系統。

       采用電流信號的原因是不容易受干擾，因?yàn)楣I(yè)現場的噪聲電壓的幅度可能達到數V，但是噪聲的功率很弱，所以噪聲電流通常小于nA級別，因此給4－20mA傳輸帶來的誤差非常?。浑娏髟磧?nèi)阻趨于無窮大，導線電阻串聯在回路中不影響精度，因此在普通雙絞線上可以傳輸數百米；由于電流源的大內阻和恒流輸出，在接收端我們只需放置一個250歐姆到地的電阻就可以獲得0－5V的電壓，低輸入阻抗的接收器的好處是nA級的輸入電流噪聲只產生非常微弱的電壓噪聲。

       上限取20mA是因?yàn)榉辣囊螅?0mA的電流通斷引起的火花能量不足以引燃瓦斯。下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。

工業級溫度顯示屏方案

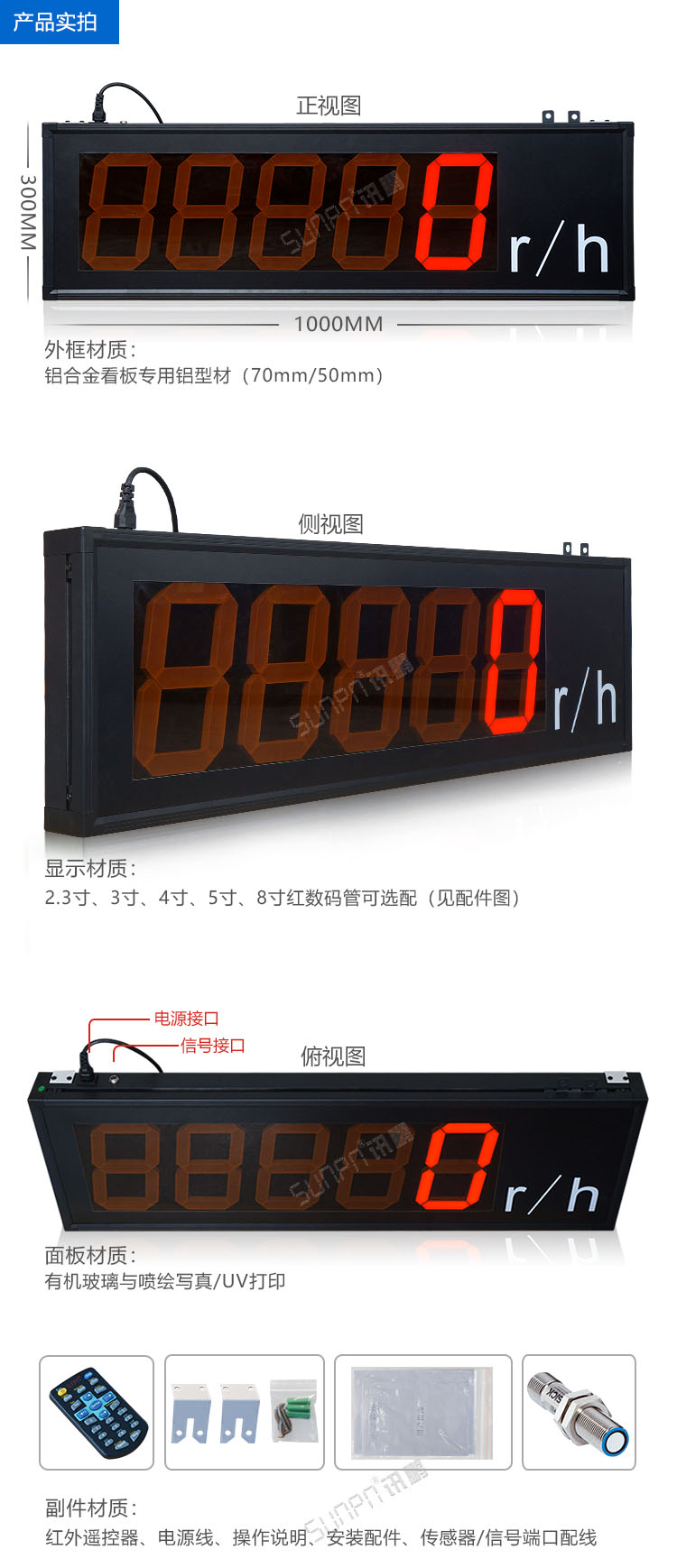

產品實拍

LED電子看板產品參數

電源供電：AC220V/50Hz

工作環境：溫度 -10℃～40℃  相對濕度＜85%

產品功耗：整屏＜50W

產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

遙控距離：紅外遙控≤10M

數據保存：斷電數據保存長達7天

外框尺寸：1000mm(寬)*300mm(高)*70mm(厚)單面顯示（黑色鋁合金）（尺寸可按照要求定制）

安裝方式：掛墻

出線方式：出線方式在屏體左上角，電源插頭為三角國標

數碼管規格：8.0寸共陽數碼管

定制LED電子看板4-20ma模擬量0-5v信號顯示屏案例分析

場景設定方案一：直接配金屬開關傳感器采集印刷機轉速

速度通過接近開關采集，顯示5位數字，單位為：r/h，不需要顯示小數點，停止時顯示一位零

假設每分鐘機器轉500，實際每小時就應該顯示30000，500*60=30000.60為變量 ，需要可以通過遙控器修正

數據中百位后兩位數字用零顯示即可，數據只在百位和百位以上變化（機器一分鐘是最快1000轉，小時就顯示60000或70000，最慢是每分鐘5圈，顯示器顯示300或400）

場景設定方案二：用戶設備可輸出模擬量信號

看板顯示轉速

顯示格式為：88888 r/h

通過4-20ma/0-5V/0-10v信號輸入

1、用戶可自行設置量程范圍

2、 可設置數據補償±9.9

設置方式：紅外遙控器

場景設定方案三：用戶設備/PLC可輸出通訊信號

看板通過RS485與PLC對接

看板為從站模式/看板為主站

通訊協議為MODBUS-RTU/并提供寄存器地址

我司向客戶提供通訊協議格式

顯示格式：88888 r/h

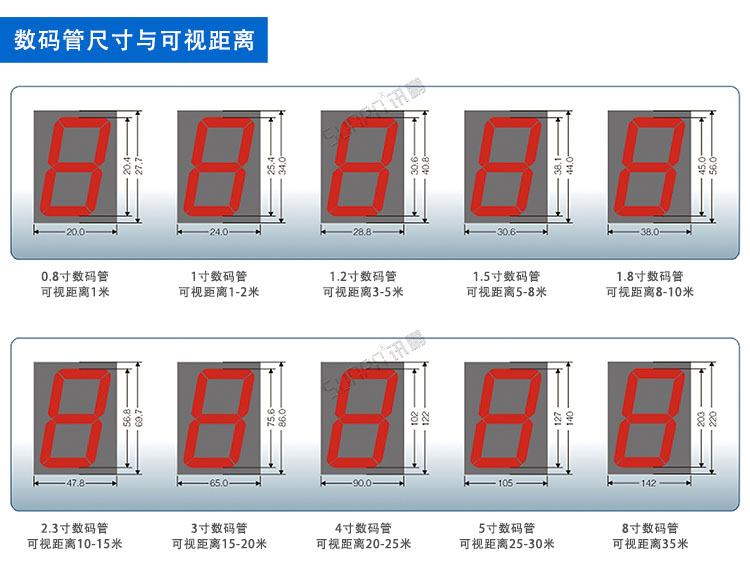

訊鵬LED電子看板顯示數碼管尺寸選擇

模擬量電子看板可定制范圍與應用場景

訊鵬工業數據顯示電子看板案例參考
